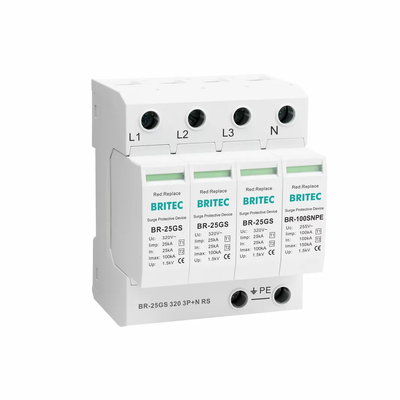

Ogranicznik przepięć TUV BR-25GS 3P+N Typ 1+2 25kA dla systemów TT i TNS T1
Jednofazowy ogranicznik przepięć 25kA Typ 1 Klasa I 3+1
Cechy produktu
- Liczba biegunów: 3P+N
- Up: 1,5kV
- Imax: 100 kA
- Uc: 320 V
- System dystrybucji energii: SPD w systemie TT
- Zdalne sygnalizowanie opcjonalne
- BR-25GS 3P+N zgodny z normami EN/IEC 61643-11
- Testowany i określony zgodnie z klasami testowymi T1 i T2
Posiadamy 25 lat doświadczenia w badaniach i rozwoju oraz produkcji w dziedzinie ochrony przeciwprzepięciowej i zapewniamy 5 lat gwarancji.
Specyfikacje techniczne
| Specyfikacja |
BR-25GS 150 3P+N |
BR-25GS 275 3P+N |
BR-25GS 320 3P+N |
| Klasyfikacja SPD (EN61643-11) |
Typ 1 + Typ 2 |
Typ 1 + Typ 2 |
Typ 1 + Typ 2 |
| Klasyfikacja SPD (IEC61643-11) |
Klasa I + Klasa II |
Klasa I + Klasa II |
Klasa I + Klasa II |
| Nominalne napięcie pracy AC (Un) |
120V/240V (50/60Hz) |
230V/400V (50/60Hz) |
240V/415V (50/60Hz) |
| Maks. ciągłe napięcie pracy AC (Uc L-N/N-PE) |
150V/255V (50/60Hz) |
275V/255V (50/60Hz) |
320V/255V (50/60Hz) |
| Impuls prądu udarowego (10/350µs) (Iimp L-N/N-PE) |
25kA/100kA |
25kA/100kA |
25kA/100kA |
| Nominalny prąd udarowy (8/20µs) (In L-N/N-PE) |
25kA/100kA |
25kA/100kA |
25kA/100kA |
| Maks. prąd udarowy (8/20µs) (Imax L-N/N-PE) |
100kA/150kA |
100kA/150kA |
100kA/150kA |
| Poziom ochrony napięciowej (Up L-N/N-PE) |
≤1.5kV/≤1.5kV |
≤1.5kV/≤1.5kV |
≤1.5kV/≤1.5kV |
| Maks. bezpiecznik zapasowy |
200A gG |
200A gG |
200A gG |
| Czas reakcji (tA) |
≤100ns |
≤100ns |
≤100ns |
| Zakres temperatury pracy (Tu) |
-40℃-85℃ |
-40℃-85℃ |
-40℃-85℃ |
| Kod zamówienia |
B17058 |
B17071 |
B17096 |
Sufiksy: Dodaj sufiks "RS" dla wersji z kontaktem suchym do zdalnego sygnalizowania. Przykład: BR-25GS 275 3P+N RS
Kluczowe cechy
- Typ: Ogranicznik przepięć T1+T2
- Czas reakcji: ≤100ns
- Oznaczone zaciski
- Typ złożony: 3P+N
- Instalacja: szyna standardowa 35mm
- Zaprojektowany do ochrony niskonapięciowych instalacji elektrycznych przed przepięciami
- Zgodnie z IEC61643-11
- Urządzenie termiczne rozłączające
- Połączenie zaciskami śrubowymi
Zastosowania
Chroni instalacje elektryczne przed bezpośrednimi wyładowaniami atmosferycznymi i odprowadza prąd powrotny z wyładowań atmosferycznych rozchodzący się z przewodu uziemiającego do przewodów sieciowych. Urządzenie jest przeznaczone do stosowania między Strefą 0 a Strefą 1 (zgodnie z definicją obszaru ochrony odgromowej IEC 62305-4). Może być używane do ochrony trójfazowych systemów zasilania.
Wytyczne instalacyjne
- Określ ścieżkę prądu udarowego
- Oznacz przewody, które powodują dodatkowy spadek napięcia na zacisku urządzenia
- Oznacz przewód PE każdego urządzenia, aby uniknąć niepotrzebnych pętli indukcyjnych
- Nawiązano połączenie wyrównawcze między urządzeniem a SPD
- Podczas instalacji podłącz urządzenie zgodnie ze schematem instalacji, gdzie L to linia fazowa, N to linia neutralna, a PE to linia uziemienia. Nie podłączaj urządzenia nieprawidłowo.
Możliwości produkcyjne
Britec posiada zaawansowany sprzęt testujący i linie produkcyjne, doskonałe zarządzanie, profesjonalny personel techniczny i dobrze wyszkolonych pracowników. Zespół Britec stale opracowuje najnowsze produkty dla naszych klientów, dlatego poziom techniczny naszych produktów może osiągnąć wiodące poziomy. Możemy również pomóc klientom w zakresie OEM/ODM.
Informacje o firmie
Wenzhou Britec Electric Co., Ltd. została założona w 2003 roku. BRITEC i TYCOTIU są siostrzanymi firmami. Britec jest profesjonalnym producentem urządzeń przeciwprzepięciowych (SPD), który projektuje i produkuje urządzenia przeciwprzepięciowe do ochrony zasilania, ochrony danych, ochrony PV itp.
Britec posiada własne laboratorium z generatorem impulsów piorunowych 100kA 10/350, generatorem impulsów 25kA 10/350, generatorem 120kA 8/20, generatorem kombinowanym 1.2/50 20kV, stacją testową TOV i innym sprzętem testującym.
Firma posiada systemy zarządzania ISO9001, ISO45001, ISO14001. Różne produkty posiadają certyfikaty TUV, CB CE, RoHS. Britec ma długoterminowe relacje biznesowe z europejskimi klientami i duże doświadczenie we współpracy z międzynarodowymi firmami.
Obecność globalna
Britec posiada silny zespół sprzedaży, nasze urządzenia przeciwprzepięciowe są sprzedawane do wielu krajów na całym świecie. Europa i Azja są naszymi głównymi rynkami. Chcielibyśmy współpracować z globalnymi klientami i pomóc Państwu odnieść sukces na Państwa rynku.
Certyfikaty
Britec oferuje pełną gamę produktów SPD posiadających certyfikaty CE, RoHS, TUV, SEMKO, CB. Firma wdraża system zarządzania jakością ISO9001.
Zastosowania produktów
Britec opracował szeroką gamę produktów, głównie pokrywających wymagania w zakresie niskonapięciowej ochrony odgromowej, takie jak SPD dla systemów zasilania, systemów PV i danych itp. Wszystkie te produkty są szeroko stosowane w systemach elektronicznych, sieciach komputerowych i systemach bezpieczeństwa, ochronie przemysłu energetycznego, przemysłu petrochemicznego i przemysłu obronnego.
Często zadawane pytania
Jakie jest Państwa doświadczenie?
Posiadamy własną fabrykę i laboratorium testowe, nasz dział R&D ma ponad 25 lat doświadczenia.
Jaka jest Państwa przewaga?
Szybka dostawa: 2-3 tygodnie. Produkcja na dużą skalę obniża koszty: 300 000 sztuk rocznie. Uznana jakość: współpraca z międzynarodowymi firmami.
Czy niestandardowe opakowanie jest akceptowalne?
Pudełko wewnętrzne i karton zewnętrzny są wykonane zgodnie z międzynarodowymi standardami. Możemy wykonać opakowanie zgodnie z potrzebami klienta.
Czy mogliby Państwo wykonać dla nas OEM?
Oczywiście, akceptujemy zamówienia OEM i ODM, prosimy o dostarczenie upoważnienia do marki.
Jak wygląda gwarancja?
5 lat.
Czy mogę najpierw kupić 1 sztukę próbki i małe zamówienie?
Oczywiście, wspieramy zamówienia próbek, zwłaszcza dla nowych klientów pod pewnymi warunkami.
Jak długo trwa wykonanie próbki?
3-5 dni.
Jak Państwa firma radzi sobie z kontrolą jakości?
Jakość jest priorytetem. Zawsze przywiązujemy dużą wagę do kontroli jakości od początku do końca produkcji. IQC sprawdza komponenty, inspekcja patrolowa jest przeprowadzana podczas produkcji, a wszystkie towary są testowane w 100% przed opuszczeniem fabryki.
