Charakterystyka produktu:
| Specyfikacja |
|
BR-20 150 3+1 |
BR-20 275 3+1 |
BR-20 320 3+1 |
BR-20 385 3+1 |
BR-20 440 3+1 |
| Klasyfikacja SPD wg EN61643-11 |
|
Typ 2 |
Typ 2 |
Typ 2 |
Typ 2 |
Typ 2 |
| Klasyfikacja SPD wg IEC61643-11 |
|
Klasa II |
Klasa II |
Klasa II |
Klasa II |
Klasa II |
| Maks. napięcie pracy ciągłej AC (L-N) |
Uc |
150V |
275V |
320V |
385V |
440V |
| Maks. napięcie pracy ciągłej AC (N-PE) |
Uc |
255V |
255V |
255V |
255V |
255V |
| Prąd znamionowy wyładowczy (8/20μs) |
In |
10kA |
10kA |
10kA |
10kA |
10kA |
| Maks. prąd wyładowczy (8/20μs) |
Imax |
20kA |
20kA |
20kA |
20kA |
20kA |
| Poziom ochrony napięciowej (L-N) |
Up |
≤0.8kV |
≤1.3kV |
≤1.5kV |
≤1.8kV |
≤2.0kV |
| Poziom ochrony napięciowej 5kA (L-N) |
Up |
≤0.6kV |
≤1kV |
≤1.2kV |
≤1.3kV |
≤1.5kV |
| Poziom ochrony napięciowej (N-PE) |
Up |
≤1.5kV |
≤1.5kV |
≤1.5kV |
≤1.5kV |
≤1.5kV |
| Maks. bezpiecznik zapasowy |
|
63A gG |
63A gG |
63A gG |
63A gG |
63A gG |
| Zdolność do wytrzymania prądu zwarciowego |
Isccr |
25kA |
25kA |
25kA |
25kA |
25kA |
| Wytrzymałość na przepięcia przejściowe TOV (L-N) |
UT |
180V/5sek. |
335V/5sek. |
400V/5sek. |
500V/5sek. |
580V/5sek. |
| Bezpieczne uszkodzenie przy przepięciu przejściowym TOV (L-N) |
UT |
230V/120min. |
440V/120min. |
520V/120min. |
650V/120min. |
765V/120min. |
| Wytrzymałość na przepięcia przejściowe TOV (N-PE) |
UT |
1200V/200ms |
1200V/200ms |
1200V/200ms |
1200V/200ms |
1200V/200ms |
| Czas reakcji (L-N) |
tA |
≤25ns |
≤25ns |
≤25ns |
≤25ns |
≤25ns |
| Czas reakcji (N-PE) |
tA |
≤100ns |
≤100ns |
≤100ns |
≤100ns |
≤100ns |
| Zakres temperatury pracy |
Tu |
-40℃-80℃ |
-40℃-80℃ |
-40℃-80℃ |
-40℃-80℃ |
-40℃-80℃ |
| Wskaźnik stanu pracy/awarii |
|
zielony/czerwony |
zielony/czerwony |
zielony/czerwony |
zielony/czerwony |
zielony/czerwony |
| Powierzchnia przekroju (Min.) |
|
4mm² |
4mm² |
4mm² |
4mm² |
4mm² |
| Powierzchnia przekroju (Max.) |
|
35mm² |
35mm² |
35mm² |
35mm² |
35mm² |
| Do montażu na |
|
Szyna DIN 35mm |
| Materiał obudowy |
|
Termoplastik UL94-V0 |
| Stopień ochrony |
|
IP20 |
IP20 |
IP20 |
IP20 |
IP20 |
| Kod zamówienia |
|
B18741 |
B18743 |
B18745 |
B18747 |
B18749 |
| Kod zamówienia (z sygnalizacją zdalną) |
|
B18742 |
B18744 |
B18746 |
B18748 |
B18750 |

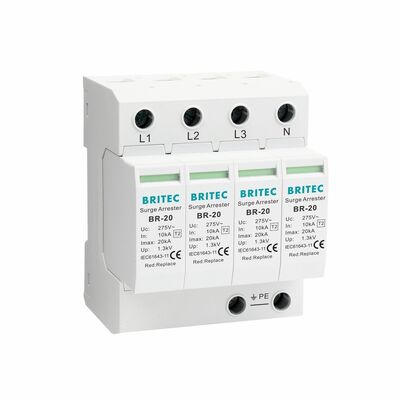

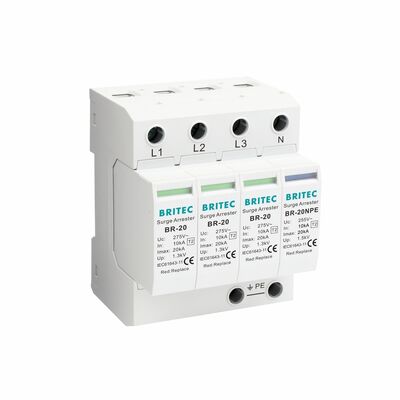

Cechy:
20kA Klasa C dla zasilania 3-fazowego.
Są to kompaktowe urządzenia przeznaczone do ochrony sieci 3-fazowych z przewodem neutralnym w głównym rozdzielaczu.
Produkt jest zgodny z normami: EN 61643-11, CEI 61643-11, UL1449 wyd. 4.
Obwód ochronny oparty jest na warystorze o wysokiej energii z urządzeniami odłączającymi termicznie.
Łatwy w obsłudze.
Na wkładach znajduje się wskaźnik sygnalizujący tryb awarii.
Długa żywotność.
BR-20 jest montowany na szynie DIN i posiada wymienne moduły dla najbezpieczniejszej i najłatwiejszej instalacji i konserwacji.
Doskonała funkcjonalność
Spójna możliwość podłączenia (nawet dla iskiernika N/PE)
Seria BR-20 jest przeznaczona do ochrony przed przepięciami od wyładowań atmosferycznych. Urządzenia te muszą być instalowane równolegle w sieciach AC do ochrony i zapewniać ochronę w trybie wspólnym i różnicowym.
Urządzenie odłączające termicznie dla każdego indywidualnego złącza
Ogranicznik przepięć / Uziemiacz służy do ochrony przed przepięciami przełączającymi.
Z kontaktem sygnalizacji zdalnej lub bez niego
Czas reakcji<25ns.
Kolor widocznego okna pokazuje stan pracy, zielony oznacza normalny, czerwony oznacza nienormalny.
