Charakterystyka produktu:
| Specyfikacja |
|
BR-50GR 150 3+1 |
BR-50GR 275 3+1 |
BR-50GR 350 3+1 |
| Klasyfikacja SPD wg EN61643-11 |
|
Typ 1 + Typ 2 |
Typ 1 + Typ 2 |
Typ 1 + Typ 2 |
| Klasyfikacja SPD wg IEC61643-11 |
|
Klasa I + Klasa II |
Klasa I + Klasa II |
Klasa I + Klasa II |
| Nominalne napięcie pracy |
Un |
120V/240V(50/60Hz) |
230V/400V(50/60Hz) |
250V/440V(50/60Hz) |
| Maks. ciągłe napięcie pracy AC |
Uc (L-N/N-PE) |
150V/255V(50/60Hz) |
275V/255V(50/60Hz) |
350V/255V(50/60Hz) |
| Prąd udarowy piorunowy (10/350μs) |
Iimp (L-N/N-PE) |
50kA/100kA |
50kA/100kA |
50kA/100kA |
| Nominalny prąd wyładowczy (8/20μs) |
In (L-N/N-PE) |
50kA/100kA |
50kA/100kA |
50kA/100kA |
| Maks. prąd wyładowczy (8/20μs) |
Imax (L-N/N-PE) |
160kA/200kA |
160kA/200kA |
160kA/200kA |
| Ilość ładunku elektrycznego (L-N, N-PE) |
Q |
25As, 50As |
25As, 50As |
25As, 50As |
| Energia właściwa (L-N, N-PE) |
W/R |
625kJ/Ω, 2500kJ/Ω |
625kJ/Ω, 2500kJ/Ω |
625kJ/Ω, 2500kJ/Ω |
| Poziom ochrony napięciowej |
Up (L-N/N-PE) |
≤2.0kV/≤1.5kV |
≤2.0kV/≤1.5kV |
≤2.0kV/≤1.5kV |
| Zdolność do zwarcia AC |
Isccr (L-N/N-PE) |
25kA rms/100A rms |
25kA rms/100A rms |
25kA rms/100A rms |
| Maks. bezpiecznik zapasowy |
|
350A gG |
350A gG |
350A gG |
| Wytrzymałość na przepięcia przejściowe TOV |
UT (L-N) |
230V/120min. |
440V/120min. |
580V/120min. |
| Wytrzymałość na przepięcia przejściowe TOV |
UT (N-PE) |
1200V/200ms |
1200V/200ms |
1200V/200ms |
| Czas reakcji |
tA |
≤100ns |
≤100ns |
≤100ns |
| Zakres temperatury pracy |
Tu |
-40°C-80°C |
-40°C-80°C |
-40°C-80°C |
| Wskaźnik stanu pracy/awarii |
|
zielony/czerwony |
zielony/czerwony |
zielony/czerwony |
| Powierzchnia przekroju (Min.) |
|
4mm² |
4mm² |
4mm² |
| Powierzchnia przekroju (Max.) |
|
35mm² |
35mm² |
35mm² |
| Do montażu na |
|
Szyna DIN 35mm |
| Materiał obudowy |
|
Termoplastik UL94-V0 |
| Stopień ochrony |
|
IP20 |
IP20 |
IP20 |
| Kod zamówienia |
|
B17166 |
B18167 |
B17192 |
| Kod zamówienia (z sygnalizacją zdalną) |
|
B17167 |
B18168 |
B17193 |
Cechy:
Wytrzymały, odporny na wielokrotne uderzenia.
Mechaniczny wskaźnik stanu.
Klasa ochrony: Typ 1+2, Klasa I + Klasa II.

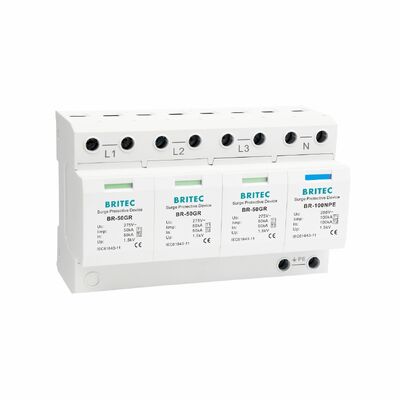

BR-50GR 3P+N nadaje się do systemów TT i TN-S.
Zastosowanie:
● Nadaje się do systemów TT i TN-S.
● Stosowany w systemach przemysłowych i budynkach z zewnętrzną ochroną odgromową klas I do IV.
● Do ochrony niskonapięciowych systemów dystrybucyjnych przed bezpośrednim uderzeniem pioruna w napowietrzną linię zasilającą lub zewnętrzny system ochrony odgromowej.
● Może być stosowany w standardowych obudowach rozdzielnic.
● Stosowany do ochrony wszelkiego rodzaju urządzeń elektrycznych w systemie zasilania przed uszkodzeniem przez przepięcia odgromowe, przepięcia robocze, przepięcia przejściowe o częstotliwości sieciowej.
Parametry techniczne:
| Użycie |
Niskie napięcie |
| Struktura produktu |
Wtykowy |
| Pochodzenie |
Wenzhou |
| Waga |
1kg |
| OEM/ODM |
TAK |
| Poziom ochrony |
Typ 1+2 |
| Szerokość produktu na biegun |
36mm |
| Temperatura pracy |
-40°C do 80°C |
| Materiał obudowy |
Termoplastik UL94-V0 |
| Napięcie znamionowe |
150V/275V/320V/440V |
