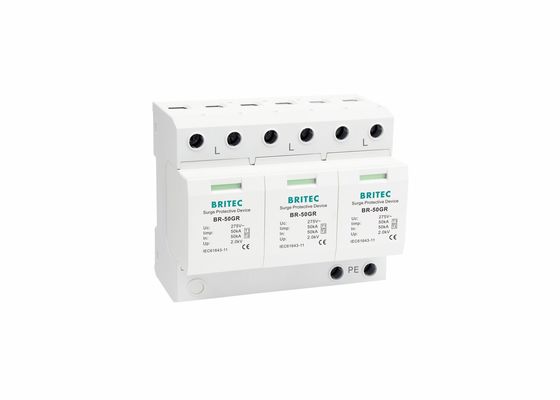

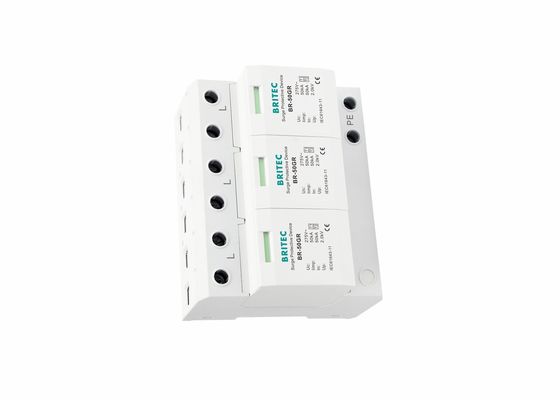

Urządzenie do ochrony przeciwprzepięciowej typu 1 jest niezbędnym elementem zabezpieczającym systemy elektryczne przed nieoczekiwanymi przepięciami. Zaprojektowane i wyprodukowane zgodnie z najwyższymi standardami, to urządzenie ochronne przed przepięciami nadaje się do stosowania w różnych zastosowaniach przemysłowych i komercyjnych.
Dzięki imponującemu znamionowemu prądowi udarowemu (Iimp) wynoszącemu 50 kA, to urządzenie ochronne jest w stanie obsłużyć przepięcia o dużej energii spowodowane uderzeniami piorunów lub innymi czynnikami zewnętrznymi. Zapewnia to ochronę wrażliwego sprzętu i urządzeń przed uszkodzeniami i przestojami spowodowanymi przepięciami.
Dzięki montażowi na szynie DIN 35 mm, można je wygodnie zainstalować w różnych typach paneli elektrycznych lub rozdzielnic. To sprawia, że jest to opłacalne rozwiązanie zarówno dla nowych, jak i istniejących systemów elektrycznych.
Jedną z kluczowych cech tego urządzenia ochronnego jest system sygnalizacji uszkodzeń. Zielone i czerwone diody LED wyraźnie wskazują stan urządzenia, ułatwiając identyfikację potencjalnych problemów. Umożliwia to szybkie rozwiązywanie problemów i konserwację, pomagając zminimalizować przestoje i zapewnić ciągłą pracę systemów.
Jako produkt OEM, to urządzenie ochronne przed przepięciami może być dostosowane do konkretnych wymagań i specyfikacji. Umożliwia to bezproblemową integrację z istniejącymi systemami elektrycznymi, zapewniając niezawodną ochronę przed przepięciami bez kompromisów w zakresie ogólnego projektu systemu.
Podsumowując, urządzenie do ochrony przeciwprzepięciowej typu 1 jest wysoce wydajnym i niezawodnym rozwiązaniem do ochrony systemów elektrycznych przed przepięciami. Wysoki znamionowy prąd udarowy (Iimp), łatwa instalacja i system sygnalizacji uszkodzeń sprawiają, że jest to najlepszy wybór dla zastosowań przemysłowych i komercyjnych.
Specyfikacja | BR-50GR 3P |
Nazwa przedmiotu | Ogranicznik przepięć |
Klasyfikacja SPD zgodnie z EN61643-11 | Typ 1 + Typ 2 |
Klasyfikacja SPD zgodnie z IEC61643-11 | Klasa I + Klasa II |
Maksymalne ciągłe napięcie robocze AC Uc | 275V |
Prąd udarowy piorunowy (10/350µs) Iimp | 50kA |
Nominalny prąd wyładowczy (8/20µs) In | 50kA |
Maksymalny prąd wyładowczy (8/20µs) Imax | 200kA |
Poziom ochrony napięciowej Up | ≤2.3kV |
Zdolność gaszenia prądu następczego AC lfi | 3kA rms |
Maks. bezpiecznik zapasowy | 350A gG |
Czas reakcji tA | ≤100ns |
Do montażu na | Szyna DIN 35 mm |
Stopień ochrony | IP20 |
Zakres temperatur pracy Tu | -40℃—80℃ |
Przekrój poprzeczny (Min.) | 4mm² |
Przekrój poprzeczny (Maks.) | 35mm² |
Materiał obudowy | Termoplastyczny UL94-V0 |
Nazwa produktu: Urządzenie do ochrony przeciwprzepięciowej typu 1
Metoda montażu: Szyna DIN 35 mm
Napięcie robocze: Niskie napięcie
Standard bezpieczeństwa: IEC61643-11
Liczba biegunów: 3P
Ochrona przeciwprzepięciowa 50ka
Modułowa konstrukcja
Ogranicznik przepięć 240 V AC
- Zaprojektowany w celu ochrony urządzeń elektrycznych i elektronicznych przed przepięciami spowodowanymi uderzeniami piorunów, przerwami w zasilaniu i innymi zakłóceniami elektrycznymi. Jest to niezbędny element dla każdego budynku lub obiektu, który opiera się na prawidłowym funkcjonowaniu wrażliwego sprzętu.
- Ten model jest idealny do stosowania w zastosowaniach komercyjnych, przemysłowych i mieszkalnych.
- Nadaje się do stosowania w szerokim zakresie zastosowań, w tym w budynkach komercyjnych, obiektach przemysłowych i domach mieszkalnych.
- Nadaje się do stosowania w obszarach o dużej aktywności piorunowej lub częstych przepięciach.
