| Place of Origin: | China |
| Nazwa handlowa: | BRITEC |
| Orzecznictwo: | TUV/CB/CE/ROHS/ISO9001 |
| Model Number: | BR-25GR 2P |
| Minimalne zamówienie: | 5 szt |
|---|---|
| Szczegóły pakowania: | Karton |
| Delivery Time: | 15 days after receipt of deposit |
| Payment Terms: | TT |
| Supply Ability: | 1000000 per month |
| Rodzaj montażu: | Szyna DIN 35 mm | Poziom ochrony: | Typ 1 |
|---|---|---|---|
| Ocena wilgotności: | 95% | Struktura produktu: | Wtyczka |
| Poziom napięcia: | 275 V, 320 V, 385 V, 440 V | Czas odpowiedzi: | ≤100ns |
| Nazwa produktu: | Urządzenie ochrony przeciwprzepięciowej typu 1 | Liczba słupów: | 1P,1P+N, 2P,3P,3P+N, 4P Opcjonalnie |
| Podkreślić: | Urządzenie przeciwprzepięciowe 275 V typu 1,zabezpieczenie odgromowe 2P IEC SPD,zabezpieczenie odgromowe BR-25GR SPD |
||
| Specyfikacja | BR-25GR 150 2P | BR-25GR 275 2P | BR-25GR 320 2P | |
| Klasyfikacja SPD zgodnie z EN61643-11 | Typ 1 + typ 2 | Typ 1 + typ 2 | Typ 1 + typ 2 | |
| Klasyfikacja SPD zgodnie z IEC61643-11 | Klasy I + II | Klasy I + II | Klasy I + II | |
| Nominalne napięcie robocze | Nie | 120V ((50/60Hz) | 230V ((50/60Hz) | 230V ((50/60Hz) |
| Maks. ciągłe napięcie operacyjne AC | Ucz | 150V ((50/60Hz) | 275V ((50/60Hz) | 320V ((50/60Hz) |
| Prąd impulsowy błyskawiczny (10/350μs) | Iimp | 25kA | 25kA | 25kA |
| Nominalny prąd rozładowy (8/20 μs) | W środku. | 25kA | 25kA | 25kA |
| Maksymalny prąd rozładowy (8/20 μs) | IMAX | 100kA | 100kA | 100kA |
| Ilość ładunku elektrycznego | Q | 12.5A | 12.5A | 12.5A |
| Energia specyficzna | W/R | 156 kJ/Ω | 156 kJ/Ω | 156 kJ/Ω |
| Poziom ochrony naprężenia | Do góry. | ≤ 1,5 kV | ≤ 1,5 kV | ≤ 1,5 kV |
| Prąd krótkoobiegu | Iccr | 25kA rms | 25kA rms | 25kA rms |
| Maks. bezpiecznik zapasowy | 315A gG | 315A gG | 315A gG | |
| Tymczasowe przespięcie | TOV | 440V/120min-opór | ||
| Czas reakcji | / | ≤ 100 ns | ≤ 100 ns | ≤ 100 ns |
| Zakres temperatury pracy | Ty. | -40°C-80°C | -40°C-80°C | -40°C-80°C |
| Powierzchnia przekroju poprzecznego (min.) | 4 mm2 | 4 mm2 | 4 mm2 | |
| Powierzchnia przekroju poprzecznego (maks.) | 35 mm2 | 35 mm2 | 35 mm2 | |
| Do montażu na | 35 mm koła Din | |||
| Materiał obudowy | Thermoplastic UL94-V0 | |||
| Stopień ochrony | IP20 | IP20 | IP20 | |
| Kod zamówienia | B7124 | B7137 | B7150 | |
| Kod zamówienia (z zdalnym sygnalizacją) | B7125 | B7138 | B7151 | |
Charakterystyka:
Wytrzymały, wytrzymuje wielokrotne uderzenia.
Klasa ochrony: typ 1+2, klasa I + klasa II.
BR-25GR 2P nadaje się do systemu TN.
Maksymalne napięcie ciągłego działania Uc 150VAC/ 275VAC/ 320VAC.

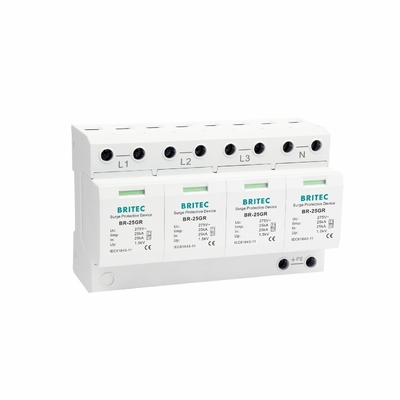

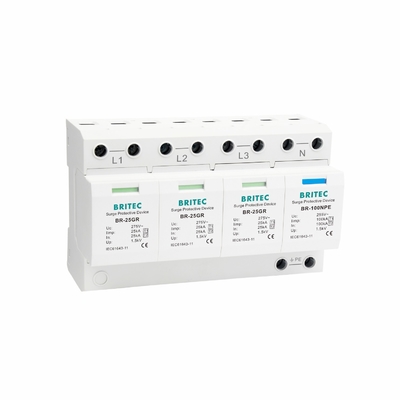

Połączenie: 4P, 3P, 2P, 1P, 1P+NPE, 3P+NPE.
Zastosowanie:
Odpowiednie dla klasy 1.
Produkt jest szeroko stosowany w elektrowniach fotowoltaicznych, stacjach ładowania, budynkach mieszkalnych, stacjach bazowych łączności komórkowej, pomieszczeniach telekomunikacyjnych,fabryki przemysłowe i kopalnie oraz inne systemy całkowitego zasilania, takie jak różnorodne stacje dystrybucyjne, pomieszczenia dystrybucyjne, szafki dystrybucyjne, panele dystrybucyjne AC i DC, transformator skrzynkowy i inne ważne i wrażliwe na uderzenia piorunów urządzenia.
Szeroko stosowane w stacjach bazowych komunikacji komórkowej, biurach/stacjach komunikacji mikrofalowej, pomieszczeniach telekomunikacyjnych, górnictwie przemysłowym, lotnictwie cywilnym, papierach wartościowych itp.
Do różnych stacji dystrybucyjnych energii, pomieszczeń dystrybucyjnych energii, szaf dystrybucyjnych energii, skrzynek przełącznikowych itp.
Przeciwko przesunięciom w sieci elektrycznej.
| Parametry | Szczegóły |
|---|---|
| Nazwa produktu | Urządzenie zabezpieczające przed przewyższeniem prądu typu 1 |
| Poziom ochrony | Rodzaj 1 |
| Liczba Polaków | 1P, 1P+N, 2P, 3P, 3P+N, 4P Nieobowiązkowe |
| Poziom napięcia | 275V, 320V, 385V, 440V |
| Poziom wilgotności | 95% |
| Czas reakcji | ≤ 100 ns |
| Waga | 00,5 kg |
| Struktura produktu | Wtykacz |
| Klasa ochrony | IP20 |
| Temperatura pracy | -40°C - 80°C |

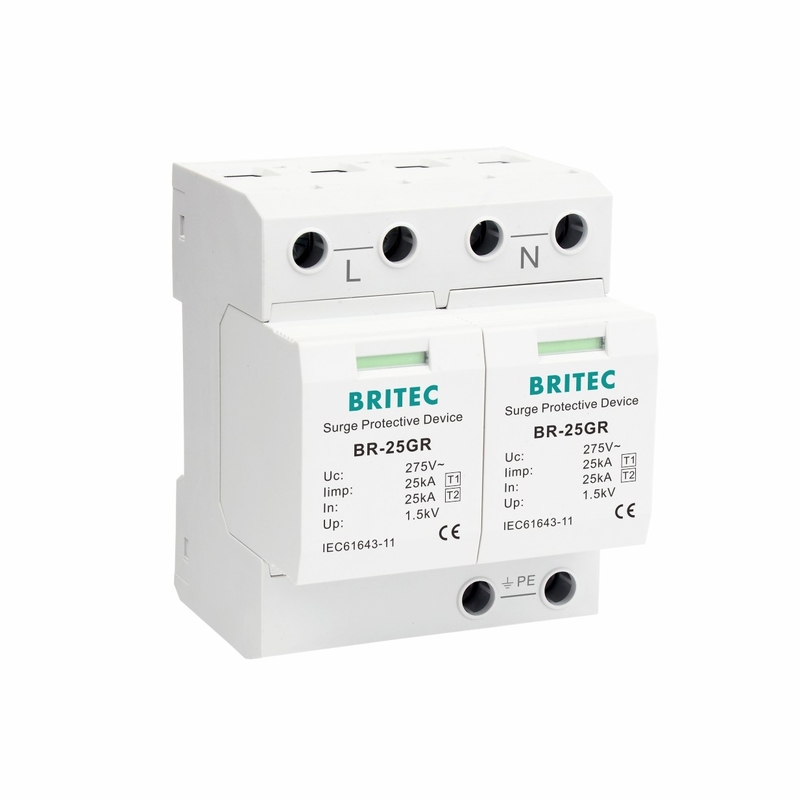

Urządzenie BRITEC BR-25GR 2P 25ka zabezpieczające przed przeciążeniem
To urządzenie BRITEC BR-25GR 2P 25ka zapewnia lepszą ochronę przed uderzeniami piorunami i innymi zdarzeniami.Został zaprojektowany w celu spełnienia najbardziej rygorystycznych wymogów UL 1449 i IEC 61643-1. Jest to typ 1 SPD z 25ka protektorem przestrzeni i ma czas reakcji ≤100ns. Jest certyfikowany z TUV / CB / CE / ROHS / ISO9001, a jego zakres temperatury roboczej wynosi -40 °C-80 °C.Poziom wilgotności wynosi 95%, a klasa ochrony IP20. Waga wynosi 0,5kg. Minimalna ilość zamówienia wynosi 1PCS, a opakowanie jest kartonowe. Czas dostawy wynosi 15 dni po otrzymaniu depozytu, a warunki płatności są TT. Możliwość dostaw wynosi 1000000 miesięcznie.
Zapewniamy wsparcie techniczne i usługi dla urządzenia ochrony przed przeciążeniami typu 1.
Zapewniamy również szkolenia techniczne i wsparcie w obsłudze klienta w zakresie urządzeń ochrony przed przeciążeniami typu 1. Jesteśmy dostępni 24 godziny na dobę, aby odpowiedzieć na pytania i pomóc w wszelkich problemach.
