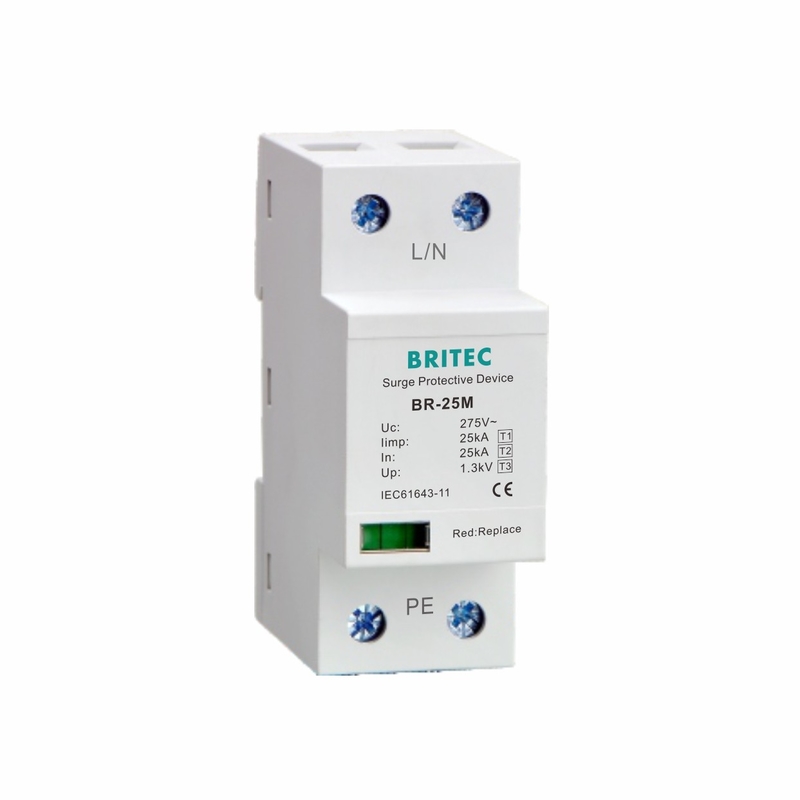

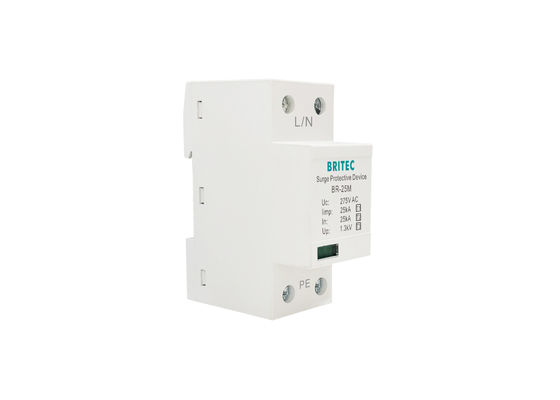

25kA ochrona przed prądem prądowym klasy I+II+III Właściwości:
• Nazwa części: urządzenie zabezpieczające przed napięciem klasy I+II+III
• W środku urządzenia ochronnego znajduje się element odcinający termicznie, gdy urządzenie jest pod wpływem prądu lub napięcia;element odcięcia termicznego zostanie automatycznie oddzielony od urządzenia zabezpieczającego przed przesileniem z sieci elektrycznej, a okno wskazujące zmieni kolor na czerwony.
•Numer modelu: BR-25M 1P
• Zgodnie z EN 61643-11 i IEC 61643-1
• Maksymalne ciągłe napięcie robocze Uc: 150VAC/275VAC/320VAC
Technologia zabezpieczająca przed prądem prądowym klasy I+II+III 25kA Charakterystyka:
| |
BR-25M 1P |
| Klasyfikacja SPD zgodnie z EN61643-11 w zakresie 5M |
Typ 1 + Typ 2 + Typ 3 |
| Klasyfikacja SPD zgodnie z IEC61643-11 w zakresie 5M |
Klasy I + II + III |
| Maks. ciągłe napięcie operacyjne AC Uc |
275 V |
| Prąd impulsowy błyskawiczny (10/350us) Iimp |
25kA |
| Nominalny prąd rozładowy (8/20us) W |
25kA |
| Maksymalny prąd rozładowy (8/20us) Imax |
100kA |
| Zespół implusowy Uoc |
20 kV |
| Poziom ochrony naprężeniaDo góry. |
≤1,3 kV |
| Czas reakcji tA |
≤ 25 ns |
| Zakres temperatury pracy Tu |
-40°C−80°C |
| Powierzchnia przekroju poprzecznego (min.) |
4 mm2 |
| Powierzchnia przekroju poprzecznego (maks.) |
35 mm2 |
| Do montażu na |
35 mm koła Din |
| Materiał obudowy |
Thermoplastic UL94-V0 |
| Stopień ochrony |
IP20 |
Wymiar:
25kA ochrona przed prądem prądowym klasy I+II+IIIZastosowanie:
• Wykorzystuje się go głównie do ochrony przed błyskawicami klasy I systemu dystrybucji prądu przemiennego
• Odpowiedni jako pierwszy krok ochrony w panelach zasilających i obszarach o większym narażeniu na działanie atmosfery,gdzie instalacje są zwykle wyposażone w zewnętrzny system ochrony przed błyskawicami.
• Używane do ochrony urządzeń elektrycznych i elektronicznych przed napięciami indukowanymi, napięciem przejściowym operacyjnym i nad napięciami.
Diagram połączenia jednofazowego urządzenia SPD: W systemach elektrycznych urządzenia ochrony przed przewyższeniem częstotliwości (SPD) są zwykle instalowane w konfiguracji odłączania (spore) między przewodnikami prądu i ziemią.
SPD (System de Protección contra Sobretensiones) to urządzenie chroniące urządzenia przed nad napięciem.
Wykorzystanie urządzenia do monitorowania i monitorowania prądudziała poprzez "odwracanie" prądu z obwodu do i przez podłączony osłonnik prądu, raczej jak droga obejścia dla prądu.
Informacje o spółce:
Britec znajduje się w mieście Yueqing, które znajduje się na wybrzeżu Morza Wschodniochińskiego..Wyposażone w krajowe zaawansowane linie produkcyjne i zaawansowane urządzenia testowe.
Wytwórnia:
Wysyłka:
Certyfikat:
Częste pytania:
P1: Co z MOQ?
Odpowiedź 1: MOQ pierwszego zamówienia = 100 sztuk.
P2: Jak mogę uzyskać próbkę?
A2: Wyślemy Ci próbkę. Opłata za próbkę plus wszystkie związane z nią koszty wysyłki. Opłata za dostawę ekspresową zależy od ilości próbek.
P3: A co z twoim doświadczeniem?
A3: Mamy własną fabrykę i wewnętrzne laboratorium badawcze, nasz dział badań i rozwoju ma ponad 21 lat doświadczeń.
