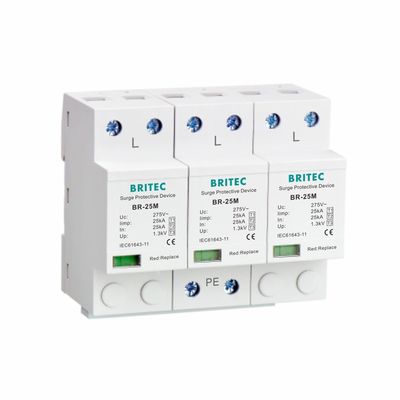

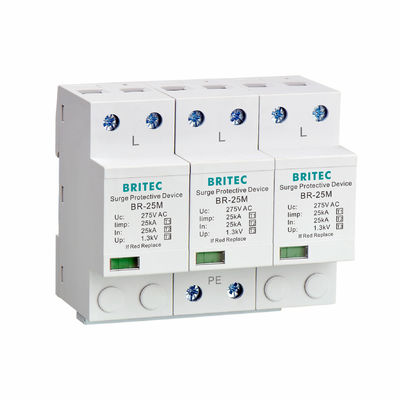

25KA ochrona przeciwprzesilania typu 1 Charakterystyka:
• Chroniciel przeciwprzesileniowy typu 1
• Te zabezpieczenia przeciwprężeniowe mocowane na szynach DIN są łatwe do zainstalowania w dowolnej standardowej szybie dystrybucyjnej lub szafce sterującej.
• 10/350 forma fali 25KA zatrzymujący falę
• Kolor okna zielony/czerwony wskazujący stan pracy, zielony = normalny, czerwony = nienormalny
Charakterystyka technologiczna ochronnika przeciwnorzędnego 25KA typu 1:
| |
BR-25M 3P |
| Liczba słupów |
3P |
| System zasilania |
TN-C |
| Klasyfikacja SPD zgodnie z EN61643-11 z 5M |
Typ 1 + Typ 2 + Typ 3 |
| Klasyfikacja SPD zgodnie z IEC61643-11 z 5M |
Klasy I + II + III |
| Maks. ciągłe napięcie operacyjne AC Uc |
150V/275V/320V |
| Poziom ochrony naprężeniaDo góry. |
≤1,3 kV |
| Prąd impulsowy błyskawiczny (10/350us) Iimp |
25kA |
| Nominalny prąd rozładowy (8/20us) W |
25kA |
| Maksymalny prąd rozładowy (8/20us) Imax |
100kA |
| Wskazanie stanu |
Flaga mechaniczna |
| Czas reakcji tA |
≤ 25 ns |
| Zakres temperatury pracy Tu |
-40°C−80°C |
| Względna wilgotność |
Pod warunkiem, że temperatura pomieszczenia wynosi od 30% do 90% |
| Materiał obudowy |
Thermoplastic UL94-V0 |
| Stopień ochrony |
IP20 |
| Do montażu na |
35 mm koła Din |
| Maks. bezpiecznik zapasowy |
315A gG |
| Powierzchnia przekroju poprzecznego (min.) |
4 mm2 |
| Powierzchnia przekroju poprzecznego (maks.) |
35 mm2 |
| Uwaga: |
Inne maksymalne napięcie ciągłego pracy Uc można dostosować |
Wymiar:
25KA ochrona przeciwprzesilania typu 1Zastosowanie:
• Zapobiega wtargnięciu nad napięciem błyskawicznym i przejściowym prądem prądowym do przewodów zasilania, zakłócając normalne działanie systemu zasilania i urządzeń elektrycznych.
• Jest on stosowany do ochrony przed błyskawicami dla systemu energetycznego w obszarach o wysokim ryzyku błyskawicznego (LPZ0B lub interfejs między LPZ0B a LPZ1).
• Odpowiednie dla trójfazowego systemu zasilania TN-C z prądem przemiennym od 50 do 60 Hz
• Zazwyczaj instalowane w budynku do głównego urządzenia dystrybucyjnego niskiego napięcia lub głównego przełącznika niskiego napięcia.
Nieprawidłowości w otwartym obwodzie w SPD
Niewydolność otwartego obwodu jest powszechnym sposobem awarii w urządzeniach SPD, zwłaszcza tych z varistorami.Kiedy SPD osiąga koniec swojego okresu eksploatacji, włączany jest wewnętrzny odłączacz, który powoduje nieczynność urządzenia.
W SPD z rurami rozładowania gazu można również stosować wewnętrzne odłączacze (ochrona termiczna) w celu ochrony przed nieprawidłowym przegrzaniem spowodowanym nieoczekiwanymi prądami następczymi lub prądami nadmiarowymi.Ważne jest, aby zauważyć, że ucieczka termiczna, która jest częstą przyczyną awarii SPD opartych na warizorach, nie ma zastosowania do SPD z rurami rozładowania gazu lub zamkniętymi otworami iskry.
W trybie otwartego obwodu SPD może się załamać, gdy nie może już zapalić łuku z powodu zużycia elektrody lub wygasłego elektronicznego obwodu zapłonu.SPD staje się trwale otwarty, pozostawiając system bez ochrony.
SPD i ochrona przed błyskawicami
Ochrona przed przewyższeniami oznacza ochronę systemów i urządzeń elektrycznych przed nadmiernie wysokimi szczytami napięcia spowodowanymi operacjami przełączania i uderzeniami piorunami.
W dzisiejszych domach znajdują się urządzenia elektroniczne o średniej wartości 15 tysięcy dolarów, które nie są chronione przed nadwyżkami napięcia.BRITEC SPD jest specjalnie zaprojektowany, aby chronić urządzenia domowe przed nad napięciem wywołanym prądem błyskawicznymKompletne rozwiązanie obejmujące instalacje jednofazowe i trójfazowe.
