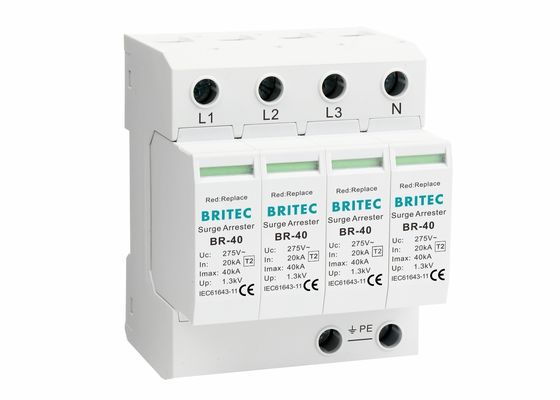

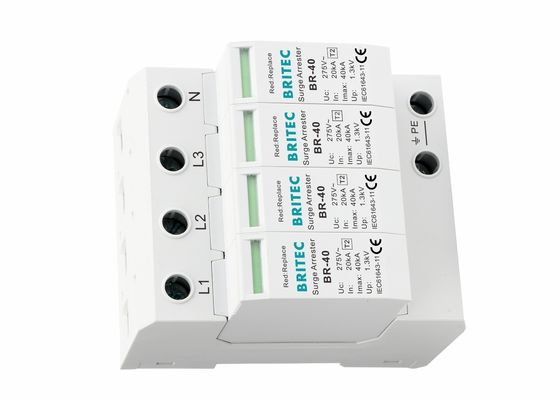

Opis urządzenia przeciwprzepięciowego typu 2 20kA 40kA:
• Urządzenia przeciwprzepięciowe (SPD) BR-40 4P są odpowiednie dla systemu zasilania TN-S o częstotliwości 50/60Hz, napięciu znamionowym 440V AC i niższym.
• Wysokoenergetyczne warystory MOVs wyposażone w specjalny rozłącznik termiczny i powiązane wskaźniki uszkodzeń.
• Ochrona sprzętu przed pośrednimi impulsami wyładowań atmosferycznych i innymi przepięciami przejściowymi.
• Spójna możliwość podłączania.
• Z maksymalnym prądem wyładowczym 40kA.
• Z lub bez pływającego zdalnego styku sygnalizacyjnego.
• SPD jest zaprojektowane zgodnie z IEC Klasa II, niezawodne działanie i niska cena.
Szczegóły produktu urządzenia przeciwprzepięciowego typu 2 20kA 40kA:
| |
BR-40 150 4P |
BR-40 275 4P |
BR-40 320 4P |
BR-40 385 4P |
BR-40 440 4P |
| Klasyfikacja SPD zgodnie z EN61643-11 |
Typ 2 |
Typ 2 |
Typ 2 |
Typ 2 |
Typ 2 |
| Klasyfikacja SPD zgodnie z IEC61643-11 |
Klasa II |
Klasa II |
Klasa II |
Klasa II |
Klasa II |
| Maks. ciągłe napięcie robocze AC Uc |
150V |
275V |
320V |
385V |
440V |
| Znamionowy prąd wyładowczy (8/20us) In |
20kA |
20kA |
20kA |
20kA |
20kA |
| Maks. prąd wyładowczy (8/20μs) Imax |
40kA |
40kA |
40kA |
40kA |
40kA |
| Poziom ochrony napięciowej Up |
≤0.8kV |
≤1.3kV |
≤1.5kV |
≤1.8kV |
≤2.0kV |
| Poziom ochrony napięciowej 5kA Up |
≤0.6kV |
≤1kV |
≤1.2kV |
≤1.3kV |
≤1.5kV |
| Maks. bezpiecznik zapasowy |
100A gG |
100A gG |
100A gG |
100A gG |
100A gG |
| Czas reakcji tA |
≤25ns |
≤25ns |
≤25ns |
≤25ns |
≤25ns |
| Zakres temperatury pracy Tu |
-40℃-80℃ |
-40℃-80℃ |
-40℃-80℃ |
-40℃-80℃ |
-40℃-80℃ |
| Stan pracy / wskazanie uszkodzenia |
zielony / czerwony |
zielony / czerwony |
zielony / czerwony |
zielony / czerwony |
zielony / czerwony |
| Przekrój poprzeczny (Min.) |
4mm2 |
4mm2 |
4mm2 |
4mm2 |
4mm2 |
| Przekrój poprzeczny (Maks.) |
35mm2 |
35mm2 |
35mm2 |
35mm2 |
35mm2 |
| Do montażu na |
Szyna DIN 35mm |
| Materiał obudowy |
Termoplast UL94-V0 |
| Stopień ochrony |
IP20 |
IP20 |
IP20 |
IP20 |
IP20 |
Instrukcje instalacji SPD:
Wskazówki: Co to jest urządzenie przeciwprzepięciowe?
• Urządzenie przeciwprzepięciowe (SPD) to urządzenie elektroniczne, które zapewnia ochronę sprzętu elektrycznego, sieci komunikacyjnej itp. przed skutkami przepięć. Gdy w obwodzie elektrycznym lub linii komunikacyjnej nagle wystąpi skok prądu lub przepięcie spowodowane zakłóceniami zewnętrznymi, SPD może przewodzić bocznik w bardzo krótkim czasie, unikając w ten sposób uszkodzenia przepięciem innego sprzętu w obwodzie.
• Urządzenia przeciwprzepięciowe są przeznaczone do minimalizowania skutków pośrednich i bezpośrednich wyładowań atmosferycznych lub innych przepięć przejściowych, odpowiednie do ochrony przeciwprzepięciowej w zastosowaniach mieszkalnych, przemysłowych i innych przemysłowych. SPD ma kilka trybów ochrony: L-L, L-G, L-N, N-G i ich kombinacje.
• Ochronnik przeciwprzepięciowy SPD jest niezbędnym urządzeniem do ochrony odgromowej w sprzęcie elektronicznym. Jego rolą jest ograniczenie przepięcia przejściowego, które wchodzi do linii zasilającej i linii transmisji sygnału, do zakresu napięcia, który urządzenie lub system może wytrzymać, lub rozładowanie silnego prądu piorunowego do ziemi, chroniąc w ten sposób sprzęt lub systemy przed wstrząsami.
Działanie urządzenia przeciwprzepięciowego (SPD) polega na ograniczaniu przepięć przejściowych i odprowadzaniu prądów udarowych do ziemi, zapobiegając uszkodzeniom sprzętu elektrycznego.
Możemy dostarczyć produkty o tych samych parametrach co spd mersen.
Nasze usługi:
• 21 lat globalnego wiodącego producenta produktów elektrycznych - ograniczników przepięć.
• Wszystkie produkty zostaną dobrze zapakowane przed wysyłką.
• Standardowe opakowanie, a także możesz poinformować nas o własnych wymaganiach dotyczących pakowania.
• Szybsza dostawa.
• Indywidualnie testowane przed wysyłką.
Nasza fabryka:
Certyfikat:
Wysyłka:
FAQ:
P1: Jakie rodzaje SPD możesz dostarczyć?
A: Możemy dostarczyć wszelkiego rodzaju urządzenia przeciwprzepięciowe, w tym ochronnik przeciwprzepięciowy AC, urządzenie przeciwprzepięciowe PV (słoneczne), ogranicznik przepięć danych, ogranicznik przepięć LED i tak dalej.
P2: Jak możemy wybrać odpowiednie produkty dla nas?
A: Prosimy o podanie szczegółowych wymagań, a my udzielimy najlepszej porady dotyczącej wyboru.
P3: Dlaczego Państwa towary są bardzo tanie, a jakość jest gwarantowana?
A: Ponieważ mamy własną fabrykę, kontrola jakości jest bardzo surowa, towary są sprzedawane bezpośrednio i hurtowo online, więc nasza jakość i cena są bardzo konkurencyjne.
P4: Chcę zamówić różne produkty, czy hurtowo można je łączyć?
A: Tak, oczywiście. Obsługujemy również OEM i ODM.
