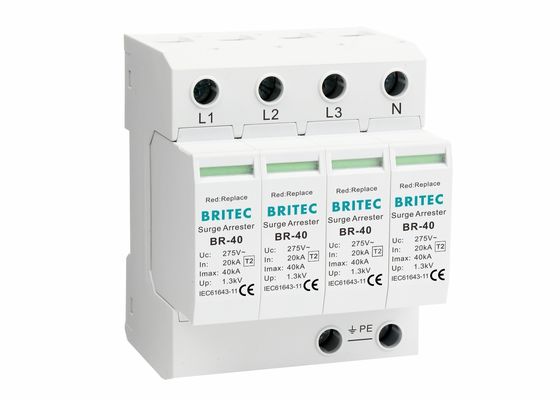

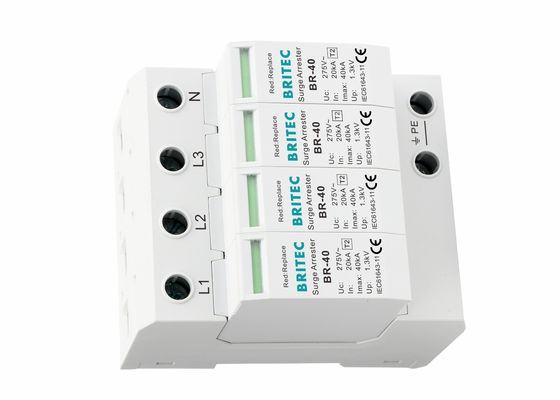

Urządzenia ochronne przeciw prądom klasy II typu 2 SPD 40Ka Opis:
• Intensywność kontaktu z alarmem zdalnego sygnalizacji
• Poziom badania typu 2 lub klasy II
• Wskazanie awarii
• Nominalny prąd rozładowy 20Ka z maksymalnym prądem rozładowym 40kA
• Wysoka zdolność rozładowania i niskie napięcie pozostałe
• 4 SPD bieguna
• Ochrona przed nadmierną temperaturą
• Montowanie szyny DIN, łatwa instalacja, kompaktowy rozmiar, dobre osiągi
• IP20, UL94 V0
Urządzenia ochronne przeciw prądom klasy II typu 2 SPD 40Ka Informacje o produkcie:
| |
BR-40 150 4P |
BR-40 275 4P |
BR-40 320 4P |
BR-40 385 4P |
BR-40 440 4P |
| Klasyfikacja SPD zgodnie z EN61643-11 |
Rodzaj 2 |
Rodzaj 2 |
Rodzaj 2 |
Rodzaj 2 |
Rodzaj 2 |
| Klasyfikacja SPD zgodnie z IEC61643-11 |
Klasa II |
Klasa II |
Klasa II |
Klasa II |
Klasa II |
| Maks. ciągłe napięcie operacyjne AC Uc |
150 V |
275 V |
320 V |
385V |
440 V |
| Nominalny prąd rozładowy (8/20us) W |
20kA |
20kA |
20kA |
20kA |
20kA |
| Maksymalny prąd rozładowy (8/20 μs) Imax |
40kA |
40kA |
40kA |
40kA |
40kA |
| Poziom ochrony napięcia |
≤ 0,8 kV |
≤1,3 kV |
≤ 1,5 kV |
≤1,8 kV |
≤ 2,0 kV |
| Poziom ochrony napięcia 5kA Do |
≤ 0,6 kV |
≤ 1 kV |
≤ 1,2 kV |
≤1,3 kV |
≤ 1,5 kV |
| Maks. bezpiecznik zapasowy |
100A gG |
100A gG |
100A gG |
100A gG |
100A gG |
| Czas reakcji tA |
≤ 25 ns |
≤ 25 ns |
≤ 25 ns |
≤ 25 ns |
≤ 25 ns |
| Zakres temperatury pracy Tu |
-40°C-80°C |
-40°C-80°C |
-40°C-80°C |
-40°C-80°C |
-40°C-80°C |
| Wskazanie stanu pracy / usterki |
zielony / czerwony |
zielony / czerwony |
zielony / czerwony |
zielony / czerwony |
zielony / czerwony |
| Powierzchnia przekroju poprzecznego (min.) |
4 mm2 |
4 mm2 |
4 mm2 |
4 mm2 |
4 mm2 |
| Powierzchnia przekroju poprzecznego (maks.) |
35 mm2 |
35 mm2 |
35 mm2 |
35 mm2 |
35 mm2 |
| Do montażu na |
35 mm koła Din |
| Materiał obudowy |
Thermoplastic UL94-V0 |
| Stopień ochrony |
IP20 |
IP20 |
IP20 |
IP20 |
IP20 |
Wymiar:
Urządzenia ochronne przeciw prądom klasy II typu 2 SPD 40Ka Zastosowanie:
• Urządzenia do ochrony przed przeciążeniami (SPD) nadają się do systemu zasilania TN-S o częstotliwości 50/60 Hz
• Odpowiedni do stosowania w trzech fazach
• Ochrona przed bezpośrednim i pośrednim impulsem błyskawicznym i innym przejściowym przeciążeniem.
Instalacja:
• Arrestery typu 2 muszą być zainstalowane w podpłatach dystrybucyjnych po głównych płytach dystrybucyjnych zawierających arrestery typu 1.
• W celu prawidłowego działania między wstrzykiwaczami typu 1 i typu 2 musi być co najmniej 10-15 m kabel lub drut, w przeciwnym razie między dwoma urządzeniami musi być zainstalowana cewka odłączająca.
• Aby zapewnić odpowiednią ochronę obiektu, należy stosować wiele przekierowawców napięć, zainstalowanych w podchodzie kaskadowym.
Wskazówki: Co to jest urządzenie zabezpieczające?
Urządzenie do ochrony przed przewyższeniami (SPD) to urządzenie elektroniczne zapewniające ochronę urządzeń elektrycznych, sieci komunikacyjnych itp. przed wpływem przewyższeń.W przypadku nagłego wzrostu prądu lub napięcia w obwodzie elektrycznym lub linii komunikacyjnej z powodu zakłóceń zewnętrznych, SPD może przeprowadzić szunt w bardzo krótkim czasie, unikając w ten sposób uszkodzenia innych urządzeń w obwodzie przez napięcie.
Urządzenia zabezpieczające przed przewyższeniem są zaprojektowane w celu zminimalizowania skutków pośrednich i bezpośrednich piorunów lub innych przejściowych przewyższeń napięcia, odpowiednie do ochrony przed przewyższeniem w pomieszczeniach mieszkalnych,zastosowania przemysłowe trzecie i inne zastosowania przemysłoweSPD posiada kilka trybów ochrony: L-L, L-G, L-N, N-G i ich kombinacje.
Ochrona przeciwprzesadowa SPD jest niezbędnym urządzeniem do ochrony przed błyskawicami w sprzęcie elektronicznym.Jego rolą jest ograniczenie przejściowego przepędu, który wchodzi do linii zasilania i linii przesyłowej sygnału do zakresu napięcia, który urządzenie lub system może wytrzymać, lub do wyładowania silnego prądu błyskawicznego w ziemię, chroniąc w ten sposób urządzenia lub systemy przed wstrząsami.
Nasz produkt ma ten sam parametr co Eaton SPD 3 fazy.
Spełnia wymagania IEC w zakresie prędkości prędkości elektrycznej.
Nasza cena jest tańsza niż cena Mersen SPD.
Nasze usługi:
• 21 lat światowej wiodącej profesji w produkcji urządzeń elektrycznych.
• Wszystkie produkty będą dobrze zapakowane przed wysyłką.
• Standardowe opakowanie, a także możesz podać nam swoje własne wymagania dotyczące opakowania.
• szybsze dostawy.
• Indywidualnie przetestowane przed wysyłką.
Wysyłka:
Warsztaty:
Częste pytania:
P1: Jaka jest MOQ każdego produktu?
A: Zazwyczaj MOQ wynosi 100 sztuk. Jeśli ten produkt mamy na zapasach, nie ma ograniczeń MOQ.
P2: Czy macie jakąkolwiek gwarancję na produkty?
A: Tak, oczywiście. Wszystkie produkty mają dwuletnią gwarancję. Jeśli masz problem, skontaktuj się z nami.
P3: Czy jesteś fabryką czy firmą handlową?
A: Jesteśmy fabryką z liniami handlowymi. Jesteśmy w dziedzinie SPD od ponad 21 lat. Mamy pełne doświadczenie w produkcji ochrony przed nadwyżkami.
P4: Jak kontrolować jakość?
Odpowiedź: Każdy nowy produkt musi zostać przetestowany przed wysyłką.
P5: Jak długo trwa dostawa?
A: Jeśli mamy zapasy, w ciągu jednego tygodnia możemy zakończyć całą dostawę. Jeśli nie mamy zapasów, zwykle około 3 tygodni. To zależy od ilości zamówienia.
