20ka-40ka Opis SPD Odgromnika:
• Wskazanie uszkodzenia i scentralizowane zdalne sygnalizowanie alarmowe stykami bezpotencjałowymi
• Ochronniki przepięć serii BR-40 (zwane dalej SPD) są odpowiednie dla systemów zasilania AC 50/60Hz, IT, TT, TN-C, TN-S, TN-C-S i innych.
• Wysoka zdolność rozładowcza i niskie napięcie resztkowe
• Chroni przed pośrednim i bezpośrednim działaniem piorunów lub innymi przepięciami przejściowymi
• Ochrona przed przegrzaniem
• Konstrukcja SPD zgodna z normą GB18802.1/IEC61643-1.
• IP20, UL94 V0
• Ochronnik przepięć typu 2 typ 2 spd ochronnik przepięć AC
20ka-40ka Szczegóły produktu SPD Odgromnika:
| |
BR-40 150 4P |
BR-40 275 4P |
BR-40 320 4P |
BR-40 385 4P |
BR-40 440 4P |
| Klasyfikacja SPD zgodnie z EN61643-11 |
Typ 2 |
Typ 2 |
Typ 2 |
Typ 2 |
Typ 2 |
| Klasyfikacja SPD zgodnie z IEC61643-11 |
Klasa II |
Klasa II |
Klasa II |
Klasa II |
Klasa II |
| Maks. ciągłe napięcie robocze AC Uc |
150V |
275V |
320V |
385V |
440V |
| Nominalny prąd wyładowczy (8/20us) In |
20kA |
20kA |
20kA |
20kA |
20kA |
| Maks. prąd wyładowczy (8/20μs) Imax |
40kA |
40kA |
40kA |
40kA |
40kA |
| Poziom ochrony napięciowej Up |
≤0.8kV |
≤1.3kV |
≤1.5kV |
≤1.8kV |
≤2.0kV |
| Poziom ochrony napięciowej 5kA Up |
≤0.6kV |
≤1kV |
≤1.2kV |
≤1.3kV |
≤1.5kV |
| Maks. bezpiecznik zapasowy |
100A gG |
100A gG |
100A gG |
100A gG |
100A gG |
| Czas reakcji tA |
≤25ns |
≤25ns |
≤25ns |
≤25ns |
≤25ns |
| Zakres temperatur pracy Tu |
-40℃-80℃ |
-40℃-80℃ |
-40℃-80℃ |
-40℃-80℃ |
-40℃-80℃ |
| Stan pracy / wskazanie uszkodzenia |
zielony / czerwony |
zielony / czerwony |
zielony / czerwony |
zielony / czerwony |
zielony / czerwony |
| Przekrój poprzeczny (Min.) |
4mm2 |
4mm2 |
4mm2 |
4mm2 |
4mm2 |
| Przekrój poprzeczny (Maks.) |
35mm2 |
35mm2 |
35mm2 |
35mm2 |
35mm2 |
| Do montażu na |
Szyna DIN 35mm |
| Materiał obudowy |
Termoplastyczny UL94-V0 |
| Stopień ochrony |
IP20 |
IP20 |
IP20 |
IP20 |
IP20 |
Wymiar:
20ka-40ka Cechy SPD Odgromnika:

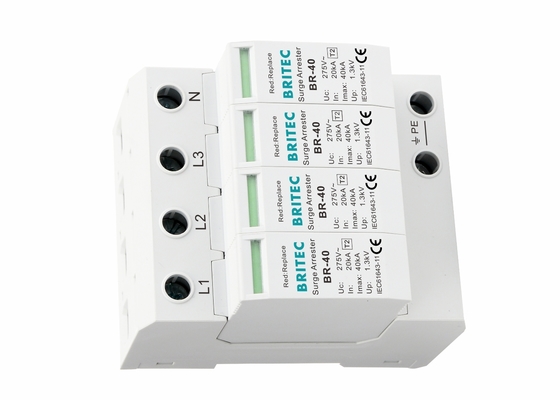

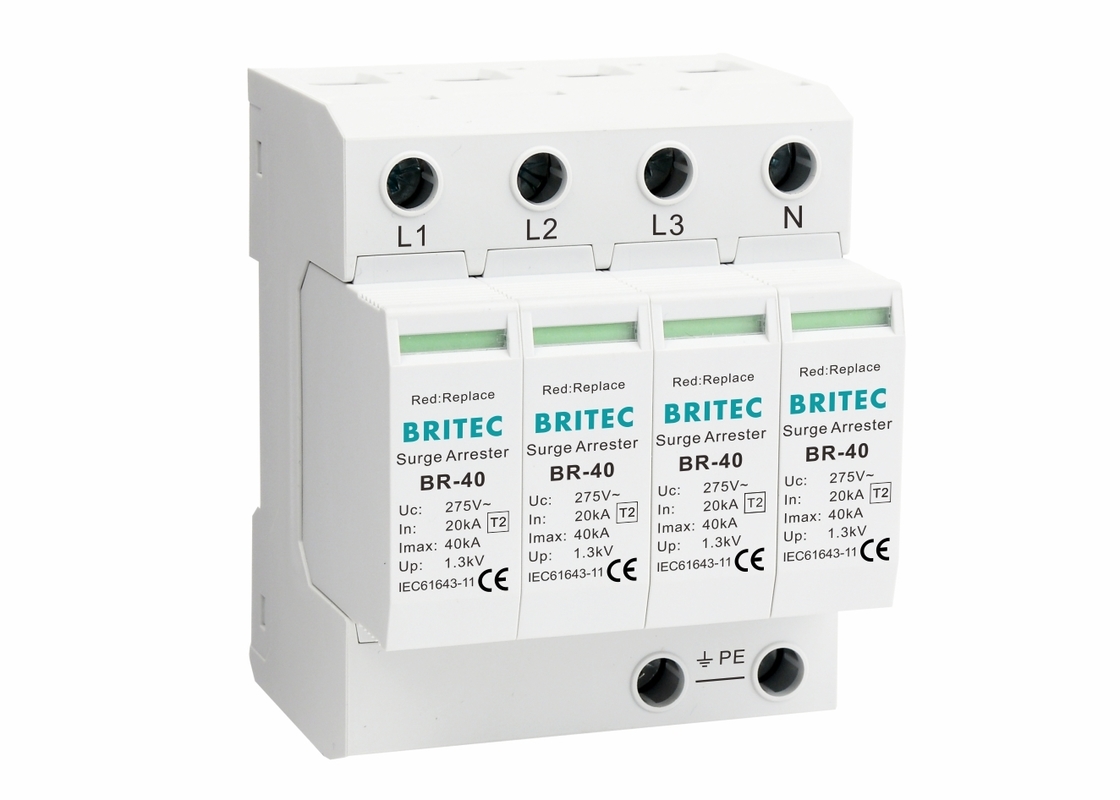

- Ochronnik przepięć klasy II / typu 2 3-fazowy 4P.
- Ochronniki przepięć serii BR-40 powinny być instalowane jak najbliżej wrażliwego sprzętu, aby zapewnić ochronę.
- Składa się z części podstawowej i 4 modułów ochronnych wtykowych MOV.
- To urządzenie ochrony przeciwprzepięciowej wykazuje zdolność do wytrzymywania prądu udarowego o przebiegu 8/20µs i niskim poziomie ochrony napięciowej.
- Do stosowania w koncepcji stref ochrony odgromowej na granicy 1-2.
- Te ochronniki przepięć są instalowane w indywidualnym panelu rozdzielczym tej instalacji.
- Głównymi elementami są warystory metalowo-tlenkowe o dużej zdolności rozładowczej.
- Imax - 40kA/Faza (przebieg 8/20µs)
- Niskie napięcie resztkowe i szybka reakcja
- Niezawodna kontrola
- Ze stykiem zdalnej sygnalizacji dla urządzenia sterującego.
- Krótki czas reakcji, tylko 25ns
- Wskazanie uszkodzenia za pomocą czerwonego znaku w oknie inspekcyjnym.
20ka-40ka Instrukcje instalacji SPD Odgromnika:
1. Aby uzyskać najlepszą wydajność, ochronnik musi być podłączony do dedykowanych urządzeń nadprądowych o wymiarach odpowiednich do przewodów ochronnika.
2. Należy zainstalować SPD ściśle zgodnie ze schematem połączeń.
3. Lepiej pod nadzorem profesjonalnego elektryka.
4. Zielona zakładka, normalny stan pracy, czerwona zakładka, stan uszkodzenia, należy szybko wymienić.
5. Przewód uziemiający powinien być tak gruby i krótki, jak to możliwe.
