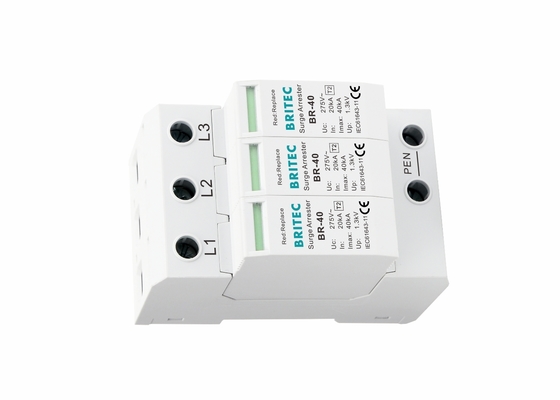

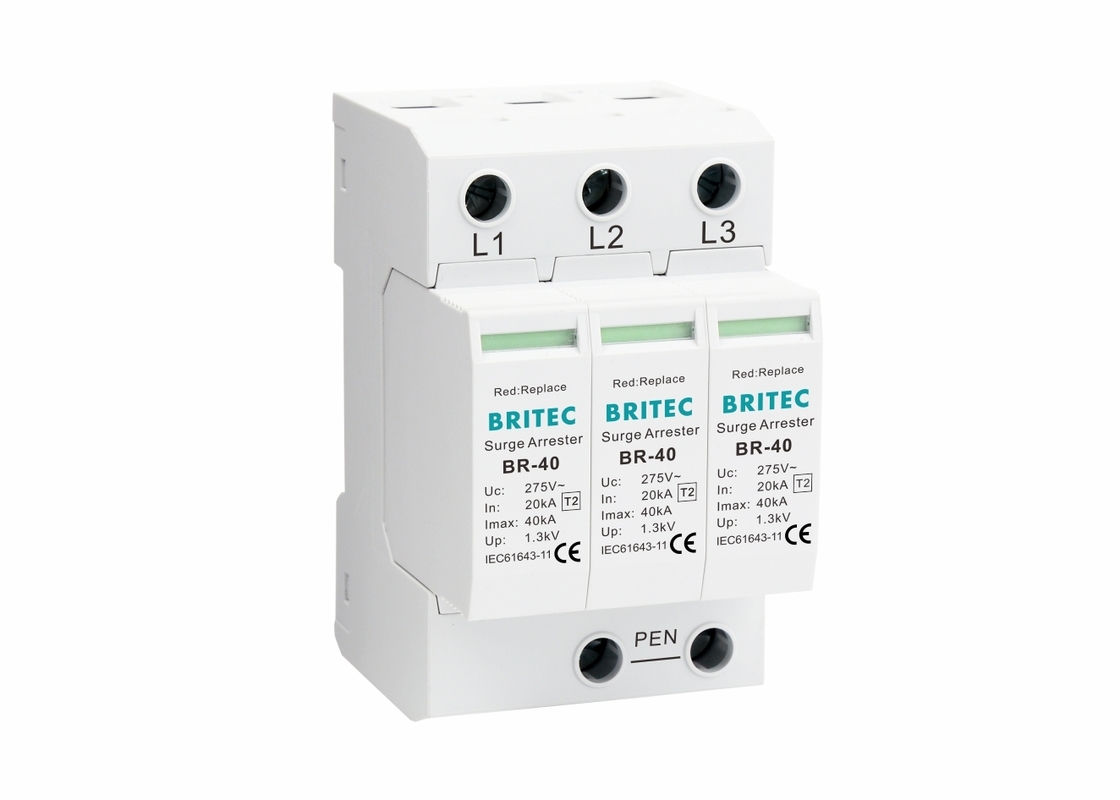

Typ 2 Imax 40KA Ochrona przed przeciążeniem Prędkości:
• Chroniciel prądu prądu typu 2
• W: 20 kA
• Imax: 40 kA
• UL1449 ed.4
• Wizualne wskazanie stanu varystoru - zdrowy/zastąpienie.
• SPD serii BR-40 są przeznaczone do ochrony urządzeń elektrycznych i wrażliwych przed podwyższeniem napięcia.
• Odległy kontakt sygnalizacyjny stanu Varistora.
• To urządzenie zabezpieczające przed przewyższeniami obserwuje jego zdolność do wytrzymania prądu impulsowego z formą fali 8/20 μs i poziomem ochrony niskiego napięcia.
• Moduły wymienne.
• Ten SPD jest zainstalowany na podpłaszczyźnie dystrybucyjnej tej instalacji, jak pomieszczenie transformatorów, szafa dystrybucyjna i szafa przełącznikowa.
• Zgodne z normą EN 61643-11.
• mocowanie szyny 35 mm (EN 60715).
Typ 2 Imax 40KA ochronny przed przesileniem prądu szczegóły produktu:
| |
BR-40 150 3P |
BR-40 275 3P |
BR-40 320 3P |
BR-40 385 3P |
BR-40 440 3P |
| Klasyfikacja SPD zgodnie z EN61643-11 |
Rodzaj 2 |
Rodzaj 2 |
Rodzaj 2 |
Rodzaj 2 |
Rodzaj 2 |
| Klasyfikacja SPD zgodnie z IEC61643-11 |
Klasa II |
Klasa II |
Klasa II |
Klasa II |
Klasa II |
| Maks. ciągłe napięcie operacyjne AC Uc |
150 V |
275 V |
320 V |
385V |
440 V |
| Nominalny prąd rozładowy (8/20us) W |
20kA |
20kA |
20kA |
20kA |
20kA |
| Maksymalny prąd rozładowy (8/20 μs) Imax |
40kA |
40kA |
40kA |
40kA |
40kA |
| Poziom ochrony napięcia |
≤ 0,8 kV |
≤1,3 kV |
≤ 1,5 kV |
≤1,8 kV |
≤ 2,0 kV |
| Poziom ochrony napięcia 5kA Do |
≤ 0,6 kV |
≤ 1 kV |
≤ 1,2 kV |
≤1,3 kV |
≤ 1,5 kV |
| Maks. bezpiecznik zapasowy |
100A gG |
100A gG |
100A gG |
100A gG |
100A gG |
| Czas reakcji tA |
≤ 25 ns |
≤ 25 ns |
≤ 25 ns |
≤ 25 ns |
≤ 25 ns |
| Zakres temperatury pracy Tu |
-40°C-80°C |
-40°C-80°C |
-40°C-80°C |
-40°C-80°C |
-40°C-80°C |
| Wskazanie stanu pracy / usterki |
zielony / czerwony |
zielony / czerwony |
zielony / czerwony |
zielony / czerwony |
zielony / czerwony |
| Powierzchnia przekroju poprzecznego (min.) |
4 mm2 |
4 mm2 |
4 mm2 |
4 mm2 |
4 mm2 |
| Powierzchnia przekroju poprzecznego (maks.) |
35 mm2 |
35 mm2 |
35 mm2 |
35 mm2 |
35 mm2 |
| Do montażu na |
35 mm koła Din |
| Materiał obudowy |
Thermoplastic UL94-V0 |
| Stopień ochrony |
IP20 |
IP20 |
IP20 |
IP20 |
IP20 |
Charakterystyka technologiczna:
Opis urządzenia zabezpieczającego przed napięciem prądu typu 2 Imax 40KA:
• Urządzenia do ochrony przed błyskawicami BR-40 3P AC, do trójfazowej mocy prądu przemiennego drugiego poziomu (poziom C) ochrony przed błyskawicami.
• Wizualne i zdalne wskazanie stanu
• Urządzenie to jest badane zgodnie z wymogami klasy II.
• Moduł wymienialny
• System zastosowania: system zasilania TN-C.
Instalacja:
-
• Linia urządzeń do zatrzymania przepływów obejmuje pełną gamę kompaktowych osłon do montażu na szynach DIN
• Po zainstalowaniu SPD nie należy go regulować zgodnie z wymaganiami.
• Po prawidłowej instalacji może automatycznie chronić sieć energetyczną
• W przypadku awarii należy w terminie wymienić nieprawidłowy element
Standardy:
- IEC61643-1:2005; EN61643-11:2007
- Obudowa FRNC-UL94 V-0
- GB18802.1-2002
- YD/T1235.2-2002
