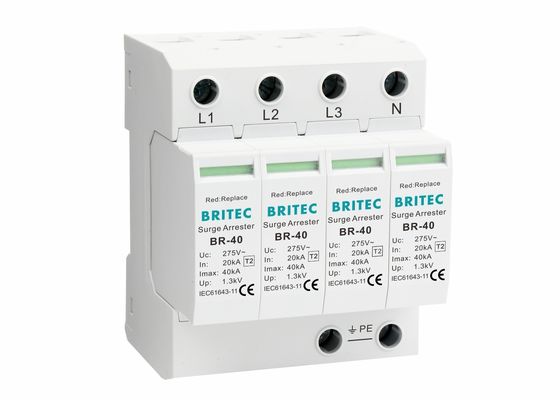

40KA typu 2 Jednofazowe urządzenia ochronne przed przeciążeniem Przejściowe urządzenia ochronne przed napięciem:
• Ostrzykiwacze prądu prądu prądu BR-40 spełniają klasę wymogów typu 2 zgodnie z IEC 61643-11.
• Instalacja elektrycznej ścieżki o szerokości 35 mm
• Urządzenia te chronią systemy niskonapięciowe od wszelkiego rodzaju prze napięć i są dostępne w wersjach jedno- i czteropołowych.
• 8/20us forma fali, niskie napięcie pozostałe
• Wykorzystanie wysokowydajnych varistorów pozwala na szybki czas reakcji i niski poziom ochrony, bez żadnego prądu linii.
• Odległy port sygnalizacyjny, ostrzeżenie zdalne
• Jeżeli okoliczności są niepewne i istnieje ryzyko pożaru z powodu przeciążenia, wewnętrzna jednostka odcięcia odłącza zatrzymujący od sieci, jeśli jest to konieczne.
40KA typu 2 Jednofazowe urządzenia ochronne przed przeciążeniem przejściowym Informacje o produkcie:
| |
BR-40 150 4P |
BR-40 275 4P |
BR-40 320 4P |
BR-40 385 4P |
BR-40 440 4P |
| Klasyfikacja SPD zgodnie z EN61643-11 |
Rodzaj 2 |
Rodzaj 2 |
Rodzaj 2 |
Rodzaj 2 |
Rodzaj 2 |
| Klasyfikacja SPD zgodnie z IEC61643-11 |
Klasa II |
Klasa II |
Klasa II |
Klasa II |
Klasa II |
| Maks. ciągłe napięcie operacyjne AC Uc |
150 V |
275 V |
320 V |
385V |
440 V |
| Nominalny prąd rozładowy (8/20us) W |
20kA |
20kA |
20kA |
20kA |
20kA |
| Maksymalny prąd rozładowy (8/20 μs) Imax |
40kA |
40kA |
40kA |
40kA |
40kA |
| Poziom ochrony napięcia |
≤ 0,8 kV |
≤1,3 kV |
≤ 1,5 kV |
≤1,8 kV |
≤ 2,0 kV |
| Poziom ochrony napięcia 5kA Do |
≤ 0,6 kV |
≤ 1 kV |
≤ 1,2 kV |
≤1,3 kV |
≤ 1,5 kV |
| Maks. bezpiecznik zapasowy |
100A gG |
100A gG |
100A gG |
100A gG |
100A gG |
| Czas reakcji tA |
≤ 25 ns |
≤ 25 ns |
≤ 25 ns |
≤ 25 ns |
≤ 25 ns |
| Zakres temperatury pracy Tu |
-40°C-80°C |
-40°C-80°C |
-40°C-80°C |
-40°C-80°C |
-40°C-80°C |
| Wskazanie stanu pracy / usterki |
zielony / czerwony |
zielony / czerwony |
zielony / czerwony |
zielony / czerwony |
zielony / czerwony |
| Powierzchnia przekroju poprzecznego (min.) |
4 mm2 |
4 mm2 |
4 mm2 |
4 mm2 |
4 mm2 |
| Powierzchnia przekroju poprzecznego (maks.) |
35 mm2 |
35 mm2 |
35 mm2 |
35 mm2 |
35 mm2 |
| Do montażu na |
35 mm koła Din |
| Materiał obudowy |
Thermoplastic UL94-V0 |
| Stopień ochrony |
IP20 |
IP20 |
IP20 |
IP20 |
IP20 |
Wymiar:
40KA typu 2 Jednofazowe urządzenia ochronne przeciw prądom prądowym Ochrona przeciw przenikliwemu napięciu Opis:
+ Podłączalny zatrzymacz napięć
+ Wbudowany nad prądem zabezpieczacz bezpiecznika, i termicznie wywołany przełącznik
+ Wysoka zdolność zatrzymania
+ wysokiej energii SPD, bez prądu ciągłego
+ Wizualne wyświetlanie stanu
+ Automatyczne uwalnianie degradacji
+ Dostępne z opcjonalną zdalną sygnalizacją
+ Modułowy protektor przeciwprężeniowy serii BR-40 (SPD) jest zaprojektowany zgodnie ze standardem IEC
+ odporny na wibracje
+ Maksymalne prądy rozładowania (IMAX 8/20) każdej linii mogą wynosić 40 kA.
+ prosty standardowy montaż szynki czapki
+ Nadaje się do systemów dystrybucji energii 220/380V w zakresie ochrony przed błyskawicami we wszystkich klasach.
+ Połączenia oznaczone
+ Firma Britec może produkować różne produkty o różnych klasach napięcia roboczego i mocy rozładowania prądu błyskawicznego.
+ Kodując napięcie
40KA typu 2 Jednofazowe urządzenia ochronne przed przeciążeniem ochronne przed przejściowym napięciem Stosowany zakres:
1. Niskiego napięcia głównego gabinetu dystrybucji energii lub pudełka dystrybucji budynków
2- Type 2 Surge Arrestors zapewniają ochronę przed nad napięciem wynikającym z przełączania i skutkami wtórnymi uderzeń piorunów.
3. Pudełko rozkładu pięter budynków
4Urządzenia te rozładowują prąd o fali 8/20 μs i zapewniają poziom ochrony niskiego napięcia ≤ 1.5 kV (do góry) dla czułego sprzętu elektronicznego przekraczającego wymagania określone dla sprzętu kategorii II
5. zewnętrzna szafa/sklepka do rozkładu energii
Instalacja:
-
• Arrestery typu 2 muszą być zainstalowane w podpłatach dystrybucyjnych po głównych płytach dystrybucyjnych zawierających arrestery typu 1.
• W celu prawidłowego działania między wstrzykiwaczami typu 1 i typu 2 musi być co najmniej 10-15 m kabel lub drut, w przeciwnym razie między dwoma urządzeniami należy zainstalować cewkę odłączającą.
• W obszarach często dotkniętych burzami zaleca się zainstalowanie dodatkowych systemów ochrony.
• Zmiana modułu SPD polega na wyłączeniu zasilania, usunięciu starego modułu i zainstalowaniu nowego.
SPD chroni głównie przed nadwyżkami napięcia lub szczytami, podczas gdy UPS zapewnia zasilanie zapasowe podczas awarii i zapewnia również pewien poziom ochrony przed nadwyżkami.
