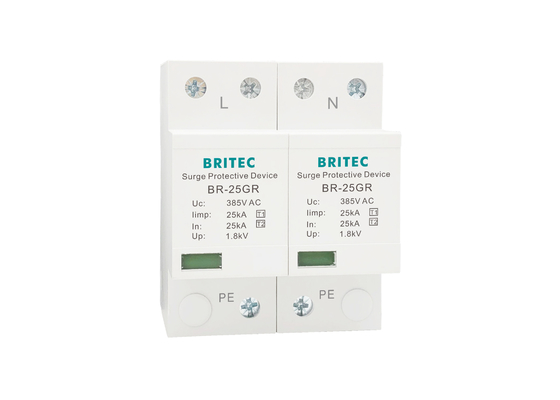

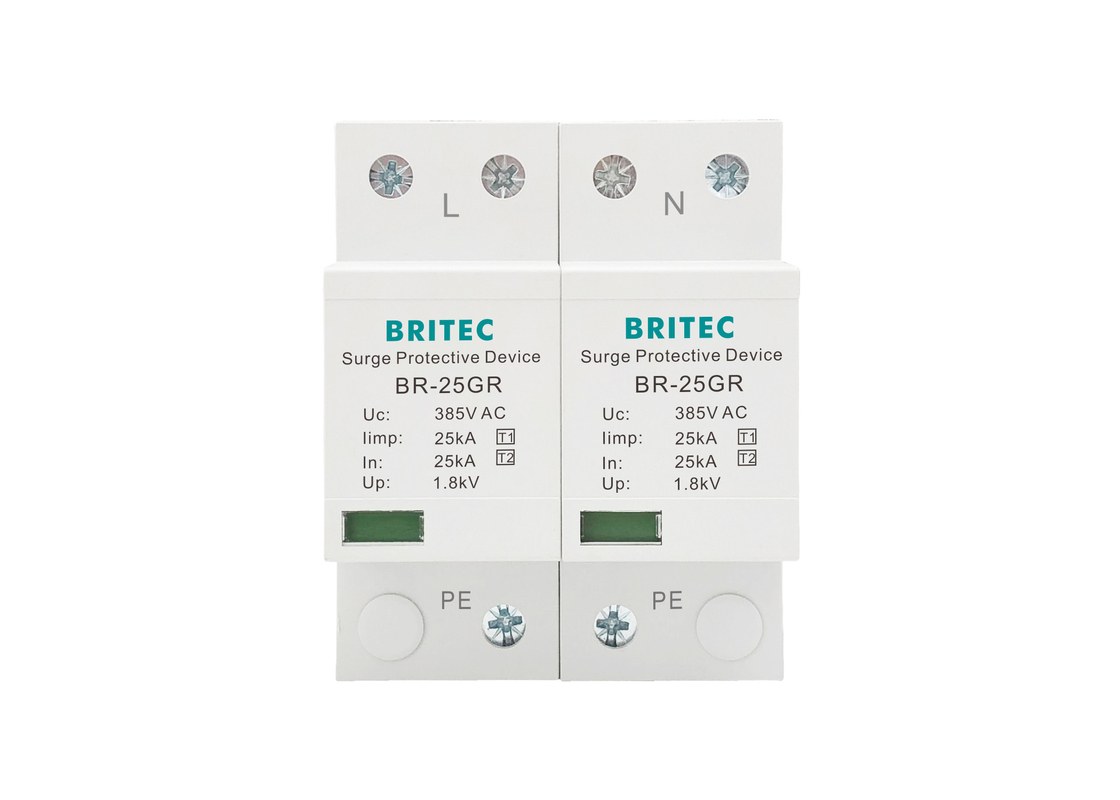

• Britec BR-25GR Przełącznik Napięcia Typu wysokiej energii modułowy SPD jest zaprojektowany zgodnie z normą IEC.
• Z oknem sygnalizacyjnym
• Prąd udarowy każdego modułu sygnałowego może wynosić do 25kA (10/350μS).
• Unikalny design, technologia patentowa
• Głównymi elementami są wielowarstwowe iskierniki o dużej zdolności wyładowczej
• Może być instalowany w systemie zasilania AC 230V/400V.
| Specyfikacja |
BR-25GR 275 2P |
| Nazwa przedmiotu |
Ogranicznik przepięć |
| Klasyfikacja SPD zgodnie z EN61643-11 |
Typ 1 + Typ 2 |
| Klasyfikacja SPD zgodnie z IEC61643-11 |
Klasa I + Klasa II |
| Maksymalne ciągłe napięcie robocze AC Uc |
275V |
| Prąd udarowy (10/350µs) limp |
25kA |
| Nominalny prąd wyładowczy (8/20µs) In |
25kA |
| Maksymalny prąd wyładowczy (8/20µs) Imax |
100kA |
| Poziom ochrony napięciowej Up |
≤1.8kV |
| Zdolność gaszenia prądu następczego AC lfi |
3kA rms |
| Maks. bezpiecznik zapasowy |
315A gG |
| Czas reakcji tA |
≤100ns |
| Do montażu na |
Szyna DIN 35mm |
| Stopień ochrony |
IP20 |
| Zakres temperatur pracy Tu |
-40℃—80℃ |
| Przekrój poprzeczny (Min.) |
4mm² |
| Przekrój poprzeczny (Maks.) |
35mm² |
| Materiał obudowy |
Termoplastyczny UL94-V0 |
Wymiar:

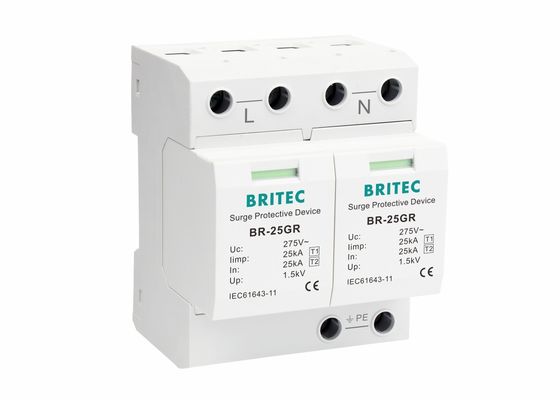

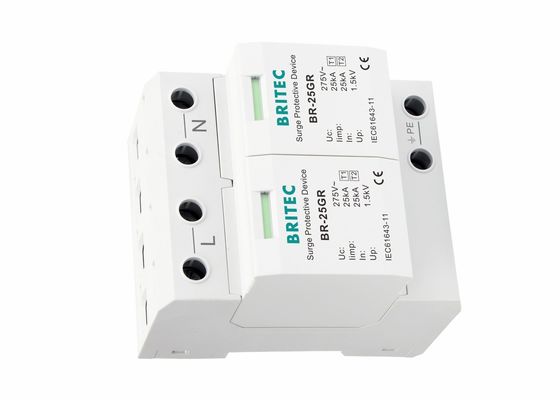

10/350 25kA SPD 1-fazowy Ochronnik Przeciwprzepięciowy Charakterystyka:
- Ograniczniki przepięć klasy I / B, typu 1.
- Ten model zaprojektowano modułowo z doskonałą szczelnością.
- 2P, 1 faza
- Posiada szynę elektryczną 35 mm, co ułatwia instalację.
- Iimp 25kA.
- Ma również zaletę niskiego napięcia resztkowego, szybkiej reakcji, dużej zdolności wyładowczej, długiej żywotności, kompletnej różnorodności, łatwej konserwacji i tak dalej.
- Niskie napięcie resztkowe i szybka reakcja.
- Niezawodna kontrola dzięki rozłącznikowi Thermo Dynamic Control.
- Wskazanie uszkodzenia za pomocą czerwonego znaku w oknie inspekcyjnym.
10/350 25kA SPD 1-fazowy Ochronnik Przeciwprzepięciowy Zastosowanie:
• Ochronnik przepięć AC dla niskonapięciowych systemów zasilania.
• Ochronniki przeciwprzepięciowe serii BR-25GR są zwykle instalowane w niskonapięciowej głównej skrzynce rozdzielczej podłączonej do wejścia budynków.
• Używane w koncepcji stref ochrony odgromowej na granicy LPZ0B-LPZ1.
• Ten produkt jest szczególnie odpowiedni do zastosowania w ochronie odgromowej klasy A w obszarach wysokiego ryzyka uderzenia pioruna.
Instalacja:
• Typ 1 lub Typ 1+2 SPD (Iimp ≥ 12,5 kA) obowiązkowy u źródła instalacji (główna tablica rozdzielcza w budynkach wtórnych).
• Instalacje o wysokości ponad 10 m (budynki mieszkalne, biurowce, hotele itp.): SPD typu 2 zalecany do ochrony obszarów prywatnych i dystrybutorów piętrowych (obszary wspólne) oprócz SPD typu 1 lub typu 1+2.
• Instalacje z licznymi obszarami prywatnymi (budynki mieszkalne, biurowce itp.): SPD typu 2, gdzie In ≥ 5 kA obowiązkowy u źródła każdego obszaru prywatnego, jeśli SPD typu 1 lub typu 1+2 nie można zainstalować u źródła instalacji.
SPD typu 1:
Typ 1 SPD jest zalecany w konkretnym przypadku budynków sektora usług i przemysłowych, chronionych przez system ochrony odgromowej lub klatkę siatkową. Chroni instalacje elektryczne przed bezpośrednimi uderzeniami pioruna. Może rozładowywać prąd powrotny od pioruna rozprzestrzeniającego się z przewodu uziemiającego do przewodów sieciowych. Typ 1 SPD charakteryzuje się prądem o przebiegu 10/350 µs.
Urządzenia wymagają zewnętrznych urządzeń ochrony przeciwprzepięciowej, ponieważ ich wbudowane zabezpieczenia zwykle nie są w stanie wytrzymać ekstremalnych przepięć.
Urządzenie ochrony przeciwprzepięciowej typu 1 + 2 oparte na iskierniku zapewnia zdolność wyładowczą 25 kA na ścieżkę przy niskich napięciach resztkowych.
Ochrona przeciwprzepięciowa budynków chroni systemy i urządzenia elektryczne / elektroniczne przed uszkodzeniami spowodowanymi nadmiernie wysokimi napięciami.
Nasze usługi:
• 21 lat globalnego wiodącego producenta produktów elektrycznych - ograniczników przepięć.
• Wszystkie produkty zostaną dobrze zapakowane przed wysyłką.
• Standardowe opakowanie, a także możesz poinformować nas o własnych wymaganiach dotyczących opakowania.
• Szybsza dostawa.
• Testowane indywidualnie przed wysyłką.
Informacje o firmie:
Wenzhou Britec Electric Co., Ltd. znajduje się w mieście Yueqing, które na wybrzeżu Morza Wschodniochińskiego. Jest profesjonalnym producentem zajmującym się rozwojem, produkcją, sprzedażą i serwisem produktów niskonapięciowych urządzeń ochrony przeciwprzepięciowej. Wyposażony w krajowe zaawansowane linie produkcyjne i zaawansowany sprzęt testujący. Wiodące produkty firmy obejmują ograniczniki przepięć AC, ograniczniki przepięć DC dla niskonapięciowych systemów dystrybucji energii, urządzenia ochrony odgromowej danych, ograniczniki przepięć LED itp.
Fabryka:
Wysyłka:
Certyfikat:
FAQ:
Q: Czy jesteś producentem czy firmą handlową?
A: Obie. Jesteśmy w tej branży od ponad 21 lat. Dzięki produktom o najwyższej jakości i konkurencyjnej cenie, szczerze mamy nadzieję na rozwój wzajemnie korzystnej współpracy z naszymi klientami na całym świecie.
Q: Czy możesz najpierw zaoferować próbki do testowania rynku?
A: Tak, zamówienie próbek jest mile widziane.
Q: Jakie rodzaje płatności akceptujesz?
A: Obecnie akceptujemy TT, Paypal, L/C.
Q: Jak zamówić?
A: 1. Proszę wysłać zapytanie i poinformować o swoich wymaganiach; 2. Złożymy Ci ofertę z Twoimi wymaganiami, faktura zostanie wysłana po potwierdzeniu ceny i innych szczegółów; 3. Dokonaj zaliczki (lub pełnej płatności), a następnie zorganizujemy produkcję; 4. Pomożemy śledzić wysyłkę, aż dotrą do Ciebie bezpiecznie.
Q: Powiedz więcej o swojej firmie?
A: Koncentrujemy się na firmie 4S, Najwyższej Jakości, Odpowiedniej Cenie, Szybkim Czasie i Uczciwej Obsłudze. Zapewnimy nasz profesjonalizm w Twoim zamówieniu, w tym cenę, dostawę, kontrolę jakości i obsługę posprzedażną.
