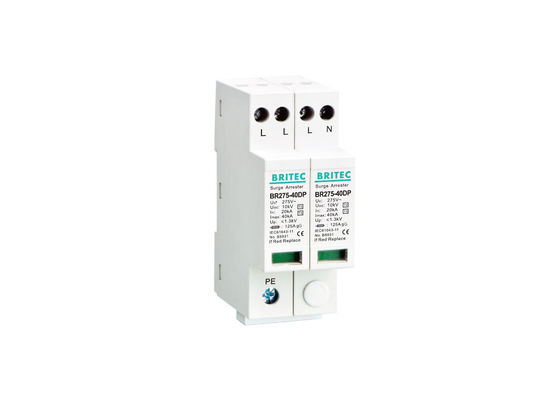

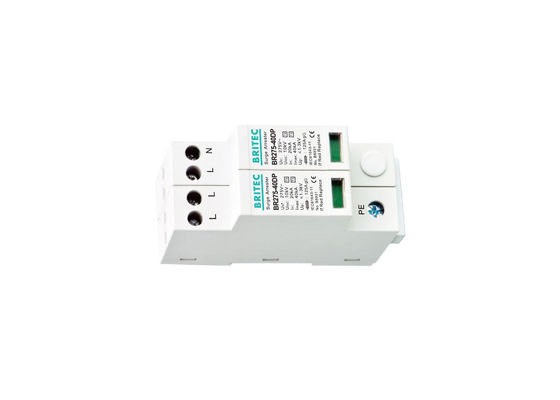

Ochronnik przeciwprzepięciowy typu 2 + Type3 4-biegunowy Imax 40kA ze zdalnym wskazaniem
Ochrona przeciwprzepięciowa typu 2 + typu 3 Funkcja:
• Ochronnik przeciwprzepięciowy typu 2 + typu 3.
• Prądy rozładowania : In : 20 kA / Imax : 40 kA.
• Kompatybilny z szyną DIN.
• Zdalna sygnalizacja w opcji.
• Zgodność z normami IEC 61643-11 i EN 61643-11.
• Widoczne wskazanie błędu: Zielony włączony: Normalny;Zielony wyłączony: usterka.
• Seria BR-40DP jest kombinacją urządzeń typu 2+3/klasa II+III do rozładowywania przepięć przy jednoczesnym zapewnieniu bardzo dokładnego poziomu ochrony napięcia.
Ochronnik przeciwprzepięciowy typu 2 + typu 3 Szczegóły produktu:
|
BR 275 40DP 4P |
Klasyfikacja SPD zgodnie z EN61643-11 |
Typ 2 + Typ 3 |
Klasyfikacja SPD zgodnie z IEC61643-11 |
Klasa II + Klasa III |
Maks.ciągłe napięcie pracy AC Uc |
275V |
Znamionowy prąd rozładowania (8/20us) In |
20kA |
Maks.prąd rozładowania (8/20 μs) Imax |
40kA |
Poziom ochrony napięcia W górę |
≤1,3kV |
Napięciowy poziom ochrony 5kA W górę |
≤1,0kV |
Połączony impuls Uoc |
10kV |
Maks.zapasowy bezpiecznik |
125A gG |
Czas odpowiedzi tA |
≤25ns |
Zakres temperatur pracy Tu |
-40 ℃-80 ℃ |
Stan pracy / wskazanie błędu |
zielono czerwony |
Pole przekroju (Min.) |
2,5 mm2 |
Pole przekroju (maks.) |
16mm2 |
Do montażu na |
Szyna DIN 35mm |
Materiał obudowy |
Tworzywo termoplastyczne UL94-V0 |
Stopień ochrony |
IP20 |
Kod zamówienia |
B8220 |
Kod zamówienia (ze zdalną sygnalizacją) |
B8221 |
Wymiar:

Ogranicznik przepięć typu 2 + typu 3 Zastosowanie:
• Do ochrony systemów zasilania.
• Do ochrony systemów rozdzielczych niskiego napięcia przed przejściowymi przepięciami spowodowanymi przez pośrednie wyładowania atmosferyczne i operacje łączeniowe.
• Do zastosowania w koncepcji stref ochrony odgromowej na granicy 2-3.
• Stosowany do ochrony zasilania instalacji urządzeń w obszarach o dużym zagrożeniu wyładowaniami atmosferycznymi.
Zaleta ochrony przeciwprzepięciowej typu 2 + typu 3:
• Wysoki prąd rozładowania.
• Okienko wskazujące do przejrzystego wyświetlania stanu SPD.
• Funkcja zdalnego sterowania.
• Okienko kontroli wizualnej.
• Łatwy w obsłudze.
• Długa żywotność.
Nasze Usługi:
• 17 lat wiodącej na świecie profesjonalnej produkcji ograniczników przepięć produktów elektrycznych
• Wszystkie produkty będą dobrze zapakowane przed wysyłką
• Standardowe opakowanie, możesz również podać nam swoje własne wymagania dotyczące opakowań
• Szybsza dostawa
• Indywidualnie testowane przed wysyłką
Informacje o firmie:
Wenzhou Britec Electric Co., Ltd.ltd znajduje się w Yueqing, Wenzhou, Chiny.Istnieje największy rynek urządzeń elektrycznych niskiego napięcia w Chinach i około 15 km od lotniska i kolei Wenzhou, transport jest bardzo wygodny.Nasza firma specjalizuje się w produkcji SPD.Nasza firma cieszy się reputacją dużego dostawcy urządzeń przeciwprzepięciowych, dostępne są projekty OEM lub ODM.Najważniejsze jest to, że nasze produkty przeszły testy laboratoryjne i uzyskały atesty: CE, CB i TUV.

Certyfikat:

Wysyłka:

Instalacja:
• Nadaje się jako ostatni stopień ochrony w panelach z urządzeniami zabezpieczającymi Typu 2 zainstalowanymi powyżej.
• Te SPD powinny być instalowane jak najbliżej chronionego sprzętu.
• Zainstalowany przy minimalnej długości przewodu 10 metrów (30 stóp) od panelu obsługi elektrycznej do punktu użytkowania, na przykład podłączony przewodem, bezpośrednio wtyczek SPD typu z gniazdem zainstalowany na chronionym sprzęcie użytkowym.Odległość (10 metrów) nie obejmuje przewodów dostarczonych z lub używanych do mocowania SPD.
