Wymagania w odniesieniu do urządzenia do ochrony przed prądem prądowym typu 2
• Stabilność termiczna 100A bez dodatkowej ochrony
• Patentowany mechanizm szybkiego uruchamiania
• zatwierdzenie przez SEMKO
• Imax 40kA 8/20us
• Modułowa konstrukcja, standardowa instalacja szyny 35 mm DIN
• Okno wskazujące stan pracy oraz kontakty zdalnego sterowania
• Zgodne z normą EN 61643-11 w odniesieniu do urządzeń zatrzymujących podłączonych do systemów dystrybucji niskiego napięcia.
• Materiał obudowy: Termoplast UL94-V0
• Arrester prądu napięcia typu 2 dla trójfazowych systemów o neutralnym
• Ochrona warizorów L1, L2, L3, N, PE

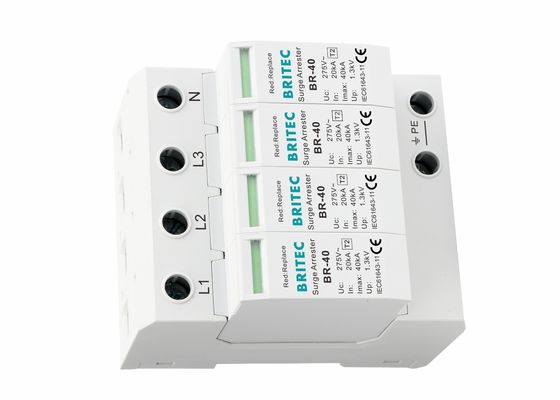

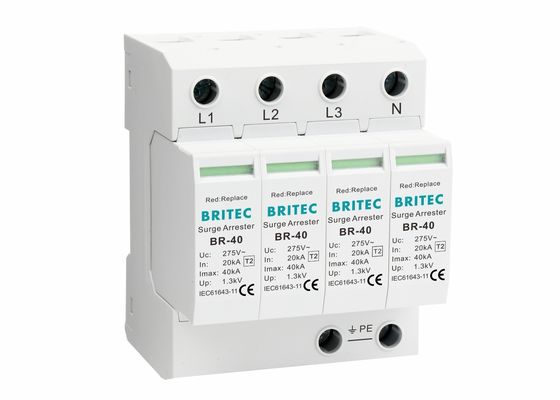

Urządzenie zabezpieczające przed napięciem prądu przemiennego 40kA typu 2 Szczegóły produktu:
| |
BR-40 150 4P |
BR-40 275 4P |
BR-40 320 4P |
BR-40 385 4P |
BR-40 440 4P |
| Klasyfikacja SPD zgodnie z EN61643-11 |
Rodzaj 2 |
Rodzaj 2 |
Rodzaj 2 |
Rodzaj 2 |
Rodzaj 2 |
| Klasyfikacja SPD zgodnie z IEC61643-11 |
Klasa II |
Klasa II |
Klasa II |
Klasa II |
Klasa II |
| Maks. ciągłe napięcie operacyjne AC Uc |
150 V |
275 V |
320 V |
385V |
440 V |
| Nominalny prąd rozładowy (8/20us) W |
20kA |
20kA |
20kA |
20kA |
20kA |
| Maksymalny prąd rozładowy (8/20 μs) Imax |
40kA |
40kA |
40kA |
40kA |
40kA |
| Poziom ochrony napięcia |
≤ 0,8 kV |
≤1,3 kV |
≤ 1,5 kV |
≤1,8 kV |
≤ 2,0 kV |
| Poziom ochrony napięcia 5kA Do |
≤ 0,6 kV |
≤ 1 kV |
≤ 1,2 kV |
≤1,3 kV |
≤ 1,5 kV |
| Maks. bezpiecznik zapasowy |
100A gG |
100A gG |
100A gG |
100A gG |
100A gG |
| Czas reakcji tA |
≤ 25 ns |
≤ 25 ns |
≤ 25 ns |
≤ 25 ns |
≤ 25 ns |
| Zakres temperatury pracy Tu |
-40°C-80°C |
-40°C-80°C |
-40°C-80°C |
-40°C-80°C |
-40°C-80°C |
| Wskazanie stanu pracy / usterki |
zielony / czerwony |
zielony / czerwony |
zielony / czerwony |
zielony / czerwony |
zielony / czerwony |
| Powierzchnia przekroju poprzecznego (min.) |
4 mm2 |
4 mm2 |
4 mm2 |
4 mm2 |
4 mm2 |
| Powierzchnia przekroju poprzecznego (maks.) |
35 mm2 |
35 mm2 |
35 mm2 |
35 mm2 |
35 mm2 |
| Do montażu na |
35 mm koła Din |
| Materiał obudowy |
Thermoplastic UL94-V0 |
| Stopień ochrony |
IP20 |
IP20 |
IP20 |
IP20 |
IP20 |
| Kod zamówienia |
B18401 |
B18403 |
B18405 |
B18407 |
B18409 |
| Kod zamówienia (z zdalnym sygnalizacją) |
B18402 |
B18404 |
B18406 |
B18408 |
B18410 |
Wymiar:
Urządzenie zabezpieczające przed napięciem prądu przemiennego 40kA typu 2 Zastosowanie:
• Stosowany do przepływu przepływu wyładowania występującego przez typ przełącznika (8/20 μs) nad prądem.
• W przypadku układu TN-S nadaje się 4-pólowy blokator prądu prądu prądu BR-40.
• Używane do ochrony przed błyskawicami i nad napięciem w częstotliwości AC50/60Hz, chronią sieć zasilania niskiego napięcia przed błyskawicami lub przewyższeniem napięcia.
• Zaprojektowane do instalacji, w których ryzyko bezpośredniego uderzenia piorunem jest zmniejszone (bez LPS lub średniego ryzyka)
• Używane również w uzupełnieniu do urządzenia SPD typu 1 w celu ograniczenia napięcia operacyjnego
Urządzenie zabezpieczające przed napięciem prądu przemiennego 40kA typu 2 Zalety:
• Wysoki prąd rozładowy.
• Poziom ochrony napięcia (W górę) jest niski
• Moduły wymienne, wariztory
• Ochrona IP20
• Włączenie technologicznie opartych na wysokiej energii waristorów
SPD typu 2 Przewodnik instalacyjny:
• Arrestery typu 2 muszą być zainstalowane w podpłatach dystrybucyjnych po głównych płytach dystrybucyjnych zawierających arrestery typu 1.
• W celu prawidłowego działania między wstrzykiwaczami typu 1 i typu 2 musi być co najmniej 10-15 m kabel lub drut, w przeciwnym razie między dwoma urządzeniami musi być zainstalowana cewka odłączająca.
• W obszarach często dotkniętych burzami zaleca się zainstalowanie dodatkowych systemów ochrony.
Możemy dostarczać produkty o tych samych parametrach co ten typ 2.
Nasze usługi:
• 21 lat wiodąca branża światowa w produkcji produktów elektrycznych
• Wszystkie produkty będą dobrze zapakowane przed wysyłką
• Standardowe opakowanie, a także możesz nam powiedzieć o swoich własnych wymaganiach dotyczących opakowania
• Szybsze dostawy
• Indywidualnie przetestowane przed wysyłką.
Certyfikat:
Profil przedsiębiorstwa:
Wenzhou Britec Electric Co., Ltd została założona w 2003 roku, jest profesjonalnym urządzeń ochronnych przed przewyższeniem (SPD) produkcji z wieloletnim experiences.We dostarczają wysokiej jakości produkty,konkurencyjna cena, szybkiej dostawy i doskonałej obsługi, i z niecierpliwością oczekujemy jeszcze większej współpracy z handlem zagranicznym w oparciu o wzajemne korzyści.
Przepływ produkcji:
Sprzęt laboratoryjny:
Wysyłka:
Częste pytania:
P1: Jak mogę ufać tobie i twojej firmie?
A: Produkty posiadają certyfikaty CE, CB, TUV.
Q2: Jak długo jest gwarancja na twoje produkty?
O: Okres gwarancji naszych produktów wynosi 5 lat.
P3: Co powiesz na inspekcję?
Odp.: Posiadamy cały system kontroli od surowca po produkty końcowe.
P4: Jaką usługę oferuje firma?
A: Mamy profesjonalny zespół inżynierów, który może zaprojektować i opracować formę, aby spełnić różne wymagania klientów.
