Typ 1 SPD vs Typ 2

Czym są urządzenia ochronne i dlaczego są ważne?

Koncepcja urządzenia SPD: Urządzenie ochronne przed przeciążeniem (SPD) jest urządzeniem elektrycznym zaprojektowanym do ochrony obwodów i powiązanych urządzeń przed uszkodzeniami spowodowanymi przejściowymi przeciążeniami i szczytami.Mogą zapewnić precyzyjną ochronę, aby zminimalizować przestoj urządzeń i zagwarantować płynne działanie.

Urządzenia zabezpieczające przed napięciem, często nazywane zatrzymującymi lub tłumiącymi napięcie, są przeznaczone do ochrony instalacji elektrycznych i sprzętu przed przejściowym nad napięciem.Te nagłe wzloty napięcia mogą pochodzić z:

- Uderzenia piorunami (bezpośrednie lub pośrednie)
- Operacje przełączenia sieci energetycznej
- Włączenie lub wyłączenie dużych urządzeń
- Przerwa w dostawie prądu i późniejsze przywrócenie
- Wypadki elektryczne

Bez odpowiedniej ochrony przed przeciążeniami te przejściowe napięcia mogą uszkodzić czułe urządzenia elektroniczne, skrócić żywotność sprzętu, spowodować utratę danych, a nawet stwarzać zagrożenie pożarowe.Według badań przemysłowych, przesunięcia prądu powodują coroczne uszkodzenia sprzętu o wartości miliardów dolarów, co sprawia, że ochrona przed przesunięciami jest niezbędną inwestycją zarówno w zastosowaniach mieszkaniowych, jak i komercyjnych.

Jeśli chodzi o ochronę sprzętu i systemów elektrycznych przed przepływami prądu, niezbędne jest zrozumienie różnic między urządzeniami ochronnymi przed przepływami prądu typu 1 i typu 2.Każdy typ służy określonemu celowi w hierarchii ochrony elektrycznej, a wybór właściwego może oznaczać różnicę między zabezpieczeniem cennego sprzętu a ryzykiem kosztownych uszkodzeń.

Co to jest ochrona przeciwprzesilania typu 1?

Osłony przeciwprzesilania typu 1 chronią budynki mieszkalne i komercyjne przed zewnętrznymi, wysokoenergetycznymi szczytami napięcia, spowodowanymi głównie uderzeniami piorunami.

Zazwyczaj instalowane między wejściem do urządzeń użyteczności publicznej a głównym panelem dystrybucyjnym,Zapewniają pierwszą linię obrony poprzez przechwytywanie fal prądu przed wejściem do systemu elektrycznego budynku.Ten rodzaj osłony może skutecznie radzić sobie z dużymi przeciążeniami, zapobiegając potencjalnym uszkodzeniom infrastruktury elektrycznej i urządzeń podłączonych.

Co to jest ochrona przeciwprzesilania typu 2?

Osłony przeciwprzesilenia typu 2 chronią urządzenia i czułe urządzenia elektroniczne przed wewnętrznymi szczytami napięcia i przesileniami, które są powszechnie występujące w układzie elektrycznym budynku.

Zainstalowany w centralkach, ten rodzaj osłony przeciwprzesilania obsługuje przesilenia powodowane przełączaniem obciążeń elektrycznych lub omijanie zewnętrznych zabezpieczeń.Zapewnia on ważną drugą linię obrony, łagodząc skutki tych fal., zwiększając w ten sposób ogólne bezpieczeństwo i żywotność urządzeń elektrycznych w pomieszczeniach.

Różnice między osłonami SPD typu 1, typu 2

1Forma fali:

Różne SPD są klasyfikowane i oceniane na podstawie określonych form fal symulujących charakter powszechnych zakłóceń elektrycznych.Forma fali odnosi się do specyficznego kształtu i charakterystyki przejściowego napięcia lub napięcia prądu, na który SPD jest zaprojektowany. Różne typy SPD są testowane i oceniane w stosunku do różnych standardów form fal, które reprezentują różne rodzaje potencjalnych fal.

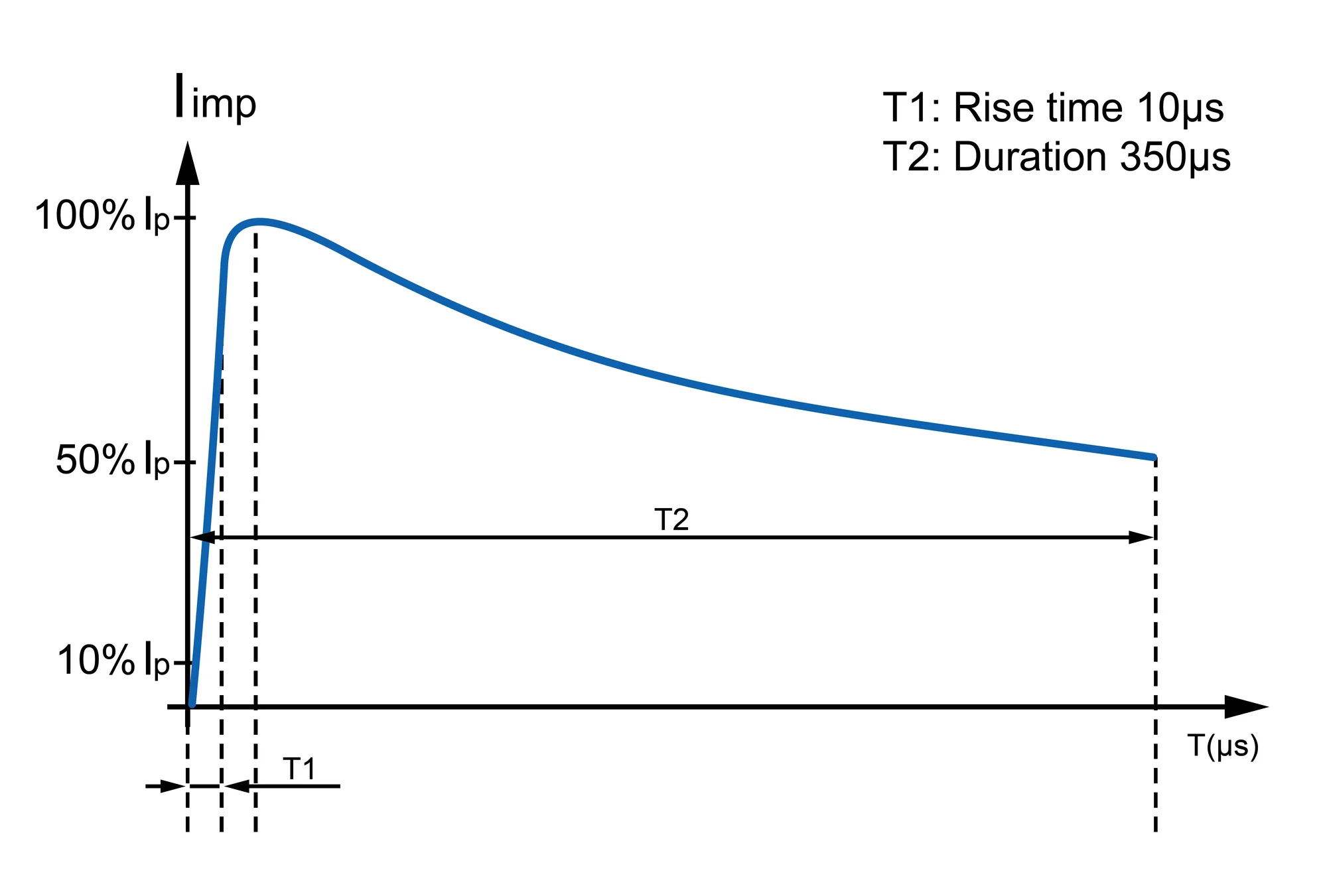

- 10/350 μs Waveform (SPD typu 1): charakteryzuje się czasem wzrostu 10 mikrosekund i dłuższym czasem trwania 350 mikrosekund.specjalne urządzenia przeznaczone do ochrony przed bezpośrednimi uderzeniami piorunamiDłuższy czas wzrostu odzwierciedla wolniejsze nagromadzenie napięcia typowe dla takich zdarzeń błyskawicznych.

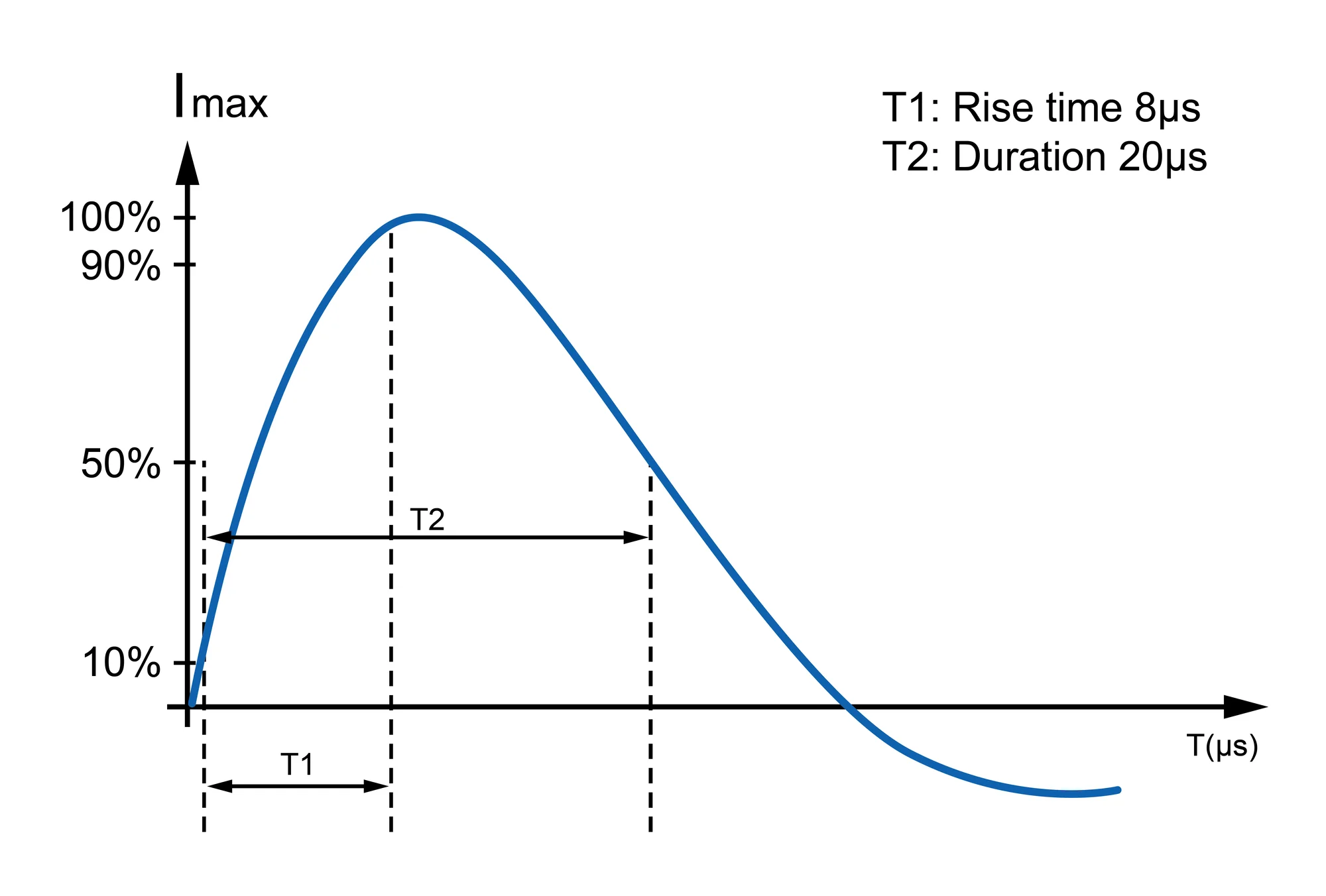

- forma fali 8/20 μs (SPD typu 2): ta forma fali wykazuje szybki czas wzrostu 8 mikrosekund i stosunkowo długi czas trwania 20 mikrosekund.Jest to norma określająca uprawnienia do stosowania SPD typu 2.Urządzenia są zaprojektowane tak, aby chronić przed szybkim wzrostem, wysokim prądem, który może powstać w wyniku czynności takich jak przełączanie lub uderzenia piorunów w pobliżu.Forma fali skutecznie odtwarza szybki wzrost napięcia związany z tymi zdarzeniami, kierujące projektowaniem i oczekiwaniami w zakresie wydajności DOP typu 2.

2Pojemność obróbki energii:

Dwa rodzaje SPD różnią się zdolnością do obróbki energii, ponieważ są one zaprojektowane do działania w różnych scenariuszach końca użytkowania, klasyfikowane według ich lokalizacji i poziomu ochrony:

- Urządzenie ochronnego typu 1 (SPD), klasy B, skutecznie radzi sobie z najwyższymi prądami prądu pochodzącymi z bezpośrednich uderzeń piorunów lub intensywnych zdarzeń o wysokiej energii,o pojemności obróbki energii Iimp (10/350 μs) 25kA do 100kA.

- Urządzenie ochronnego typu 2 (SPD), klasyfikowane jako klasa C, zajmuje się średnio dużymi napięciami częściej występującymi niż typ 1, ale nadal wystarczająco silne, aby uszkodzić elektronikę.Z możliwością obsługi energii w zakresie od In & Imax (8/20 μs) 20kA do 110kA.

3Wydajność:

- Urządzenia typu 1 są przeznaczone do ochrony przed falami zewnętrznymi, w tym bezpośrednimi uderzeniami piorunami, które są rzadkie, ale mogą być bardzo niszczące.

- Urządzenia typu 2 chronią przed napięciami wewnątrz budynku z dużych urządzeń włączanych/wyłączanych lub przed napięciami zewnętrznymi przechodzącymi przez urządzenia typu 1.

Czy SPD typu 1 jest lepszy niż typ 2?

Typ 1 SPD jest zazwyczaj przeznaczony do zarządzania wysokoenergetycznymi falami napięcia związanymi z bezpośrednimi uderzeniami piorunami.Z punktu widzenia zdolności obróbki energii, przewyższają one typ 2 SPD, natomiast typ 1 SPD stawiają czoła większym prądom przepływowym.pozostaje prąd pozostały, który wymaga funkcjonalności urządzeń zatrzymywających fale prądu typu 2.

Consider a large concert venue where the main entrance is equipped with sufficient security checks (functions as a type 1 SPD) to prevent any major threats or unauthorized items from entering the venueJednocześnie w sali koncertowej znajduje się dodatkowy personel ochronny i kontrole (podobne do SPD typu 2) w celu rozwiązania mniejszych problemów, aby zagwarantować płynne przebieg koncertu.

Wybór pomiędzy SPD typu 1 i typu 2 zależy od takich czynników, jak lokalizacja instalacji i przewidywane prądy energii, z którymi muszą sobie radzić.Warto zauważyć, że ani SPD typu 1 ani typu 2 nie są z natury wyższe niż SPD typu 2.; ich skuteczność zależy od specyficznych wymogów zastosowania.

Pozycje typu 1 i typu 2

Specyficzne urządzenia typu 1 są strategicznie zaprojektowane do montażu na głównym panelu elektrycznym i ich podstawową funkcją jest obsługa napięć o wysokiej energii pochodzących z zewnątrz.

Będzie on instalowany w pierwotnej tablicy dystrybucyjnej na początku instalacji elektrycznej.Urządzenie przeciwprzesilania typu 1 jest szczególnie przydatne w obszarze o wysokiej gęstości błyskawicy, w którym ryzyko silnego prądu przesilenia lub nawet bezpośredniego uderzenia jest wysokie (np..: budynki wyposażone w pręty błyskawiczne).

Urządzenie ochronne przed przewyższeniem prądu typu 1 (SPD) jest szeroko stosowane w różnych zastosowaniach, zwłaszcza w głównym panelu elektrycznym.

Z drugiej strony, urządzenia SPD typu 2 umieszczane są na poziomie podpanele lub obwodu odgałęzienia w układzie elektrycznym oraz po stronie obciążenia urządzenia nadprądowego urządzenia serwisowego,włącznie z DZU znajdującymi się na panelu oddziałuZostały one zaprojektowane w celu zapewnienia ochrony przed lokalnymi falami prądu oraz umiarkowanymi do wysokimi prędkościami prądu, które mogą nadal stanowić zagrożenie dla czułego sprzętu.

Będąc bliżej punktu użytkowania, SPD typu 2 zapewniają wtórną warstwę obrony, skutecznie zapobiegając przesyłaniu fal dalszych do sieci elektrycznej.

Jak wybrać odpowiednie urządzenie ochronne?

Wybór odpowiedniej ochrony przed przewyższeniami wymaga uwzględnienia kilku czynników:

1. Ocena ryzyka

- Narażenie na błyskawice: Właściwości w obszarach podatnych na błyskawice powinny mieć pierwszeństwo w ochronie typu 1
- Wartość sprzętu: sprzęt o wyższej wartości uzasadnia większą ochronę
- Operacje krytyczne: systemy krytyczne wymagają wielowarstwowej ochrony
- Koszty przestojów: rozważyć koszty potencjalnych przestojów spowodowanych uszkodzeniami przez fale

2. Względy techniczne

- napięcie systemu: dopasować SPD do napięcia systemu elektrycznego
- Prąd krótkoobiegu: upewnij się, że SPD może obsłużyć dostępny prąd usterki
- Pojemność prądu napięcia: wyższe wartości zapewniają lepszą ochronę i dłuższą żywotność
- Ocena ochrony napięcia (VPR): niższa jest lepsza dla czułego sprzętu
- Tryby ochrony: L-N, L-G, N-G, L-L (pełniejsza ochrona obejmuje wszystkie tryby)

3Strategia wdrażania

- SPD typu 1 przy wejściu serwisowym do obsługi najpoważniejszych napięć
- SPD typu 2 w panelach dystrybucyjnych do ochrony obwodów odgałęziających

Czy powinienem mieć zarówno SPD typu 1 jak i typu 2?

Decyzja o zastosowaniu zarówno SPD typu 1 jak i typu 2 zależy od różnych czynników, w tym ryzyka uderzeń piorunów w okolicy, wrażliwości używanego sprzętu elektronicznego,Plany budżetowe, oraz przestrzeganie lokalnych przepisów i przepisów dotyczących energii elektrycznej.

W sytuacjach, w których ryzyko uderzenia piorunów jest wysokie lub w których używane jest sprzęt krytyczny i wrażliwy, często zaleca się montaż obu rodzajów SPD.

W celu zapewnienia bezpiecznego przepływu prądu w powietrzu, należy zastosować urządzenia zabezpieczające przed prądem.

W przypadku obiektów przemysłowych i handlowych konieczne jest zainstalowanie obu urządzeń zatrzymywających fale, ponieważ ochrona przed błyskawicami w tych obszarach o dużej popularności staje się coraz bardziej pilna.brak ochrony może nie tylko spowodować uszkodzenie sprzętu i obiektów, ale także potencjalnie zagrozić bezpieczeństwu ludzi.

Consulting with a qualified electrician or electrical engineer is necessary to assessing the specific needs of the electrical system and determining the most effective combination of SPDs for sustained protection.

Najlepsze praktyki w zakresie instalacji

Odpowiednia instalacja jest kluczowa dla skutecznej ochrony przed przewyższeniami:

1. Ważne uwagi przed instalacją

- Upewnij się, że zasilanie w wyłącznikach jest odłączone.

- Procedury instalacji i okablowania muszą być zgodne z krajowymi i lokalnymi normami elektrycznymi.

- Kwalifikowani licencjonowani technicy lub elektrycy powinni być odpowiedzialni za instalację i konserwację systemu.

- Długość przewodów powinna być możliwie najkrótsza i najprostsza, aby zapewnić najlepsze działanie.

- Unikaj wiązania przewodów.

- Unikaj zakręcania się o 90 stopni i zakręcania przewodów jako zaokrąglonych dla najlepszej wydajności.

- Odciąć wszystkie przewody na właściwą długość.

- Przewodniki dla instalacji SPD powinny być najlepiej nie dłuższe niż 0,5 metra i w żadnym wypadku nie przekraczać 1 metra.

2. Instalacja typu 1 SPD

- Ustawić jak najbliżej wejścia serwisowego
- Używaj krótkich, prostych przewodów (mniej niż 12 cali, jeśli to możliwe)
- Użyj odpowiedniego rozmiaru drutu (zwykle 6 AWG lub większe)
- Upewnij się, że masz odpowiednie uziemienie.
- Należy stosować się do specyfikacji momentu obrotowego producenta

3. Instalacja SPD typu 2

- Zainstaluj na stronie ładunkowej głównego przełącznika
- Położenie w pobliżu zabezpieczonego sprzętu lub panelu
- Minimalizuj długość prowadzenia w celu zmniejszenia impedancji
- Wykorzystanie specjalnego przełącznika zgodnie ze specyfikacjami producenta
- Instalować w miejscu dostępnym do okresowej kontroli

Zważycie na utrzymanie i wymianę

Urządzenia ochronne przeciwprzyspieszeniom nie trwają wiecznie i wymagają okresowej pielęgnacji:

- Regularna kontrola: sprawdzać światła wskazujące (jeśli są dostępne) co miesiąc
- Długość życia: Większość SPD ma skończoną długość życia i ulega degradacji z każdym wydarzeniem
- Wymiana wyzwalaczy: Wymiana po dużych zdarzeniach nadmiarowych, gdy wskaźniki wskazują koniec życia lub zgodnie z zalecanym przez producenta harmonogramem
- Dokumentacja: Przechowywanie danych dotyczących dat instalacji i wszelkich zdarzeń związanych ze wzrostem
- Badania: rozważyć okresowe badania wykonywane przez wykwalifikowanych elektryków dla instalacji krytycznych

Standardy regulacyjne i zgodność

Przy wyborze urządzeń ochronnych przed przewyższeniami należy szukać produktów zgodnych z odpowiednimi normami:

- UL 1449 IV edycja: Główna norma dla urządzeń ochronnych przed przewyższeniami w Ameryce Północnej
- IEEE C62.41: Definiuje środowiska napięć i procedury badawcze
- NFPA 70 (National Electrical Code): zawiera wymagania dotyczące instalacji SPD
- IEC 61643: Międzynarodowa norma dla urządzeń zabezpieczających przed nadprężeniem niskiego napięcia

Zgodność z tymi normami gwarantuje, że wyroby zostały przetestowane i zweryfikowane w celu zapewnienia ochrony, o której twierdzą.

Powszechne błędne przekonania o ochronie przed przepływami

Aby pomóc w podjęciu świadomych decyzji, omówmy kilka powszechnych nieporozumień:

- Błędne przekonanie: wystarczy jeden ochronnik przeciwnikowy, aby chronić cały budynek.
Rzeczywistość: koordynowane podejście z wieloma rodzajami zapewnia najbardziej kompleksową ochronę.

- Nieporozumienie: Wszystkie zabezpieczenia przeciwprężne zapewniają taką samą ochronę.
Rzeczywistość: Poziomy ochrony różnią się znacząco między typami 1, 2 i 3, a nawet między poszczególnymi modelami.

- Nieporozumienie: ochrona przed przepływami trwa wiecznie.
Rzeczywistość: Wraz z każdym wydarzeniem rozpadają się i wymagają okresowej wymiany.

- Nieprawdziwe przekonanie: ochrona przed napięciem chroni przed wszelkimi problemami z zasilaniem.
Rzeczywistość: Chronią przed przejściowymi napięciami, ale nie przed długotrwałym przepływem, niedopływem lub przerwami.

Wniosek

Podsumowując, główną różnicą między ochronnikami przeciwprzesilania typu 1 i typu 2 jest ich położenie i charakter przesilania, z którym mają walczyć.Zrozumienie tych różnic może pomóc w wyborze właściwej strategii ochrony przed przewyższeniami w celu zapewnienia trwałości i niezawodności instalacji elektrycznych i sprzętu wrażliwego.

Podczas gdy typowe urządzenia zabezpieczające służą jako podstawowa obrona przed silnymi falami zewnętrznymi, takimi jak uderzenia piorunów,Dźwignia typu 2 zapewnia niezbędną ochronę przed częstszymi wewnętrznymi przejściowymi przepięciami generowanymi w instalacji elektrycznejCzęsto najbardziej solidną i niezawodną ochronę osiąga się poprzez skoordynowane podejście wykorzystujące oba typy spd w konfiguracji warstwowej.Zapewnia to kompleksową ochronę przed napięciem od wtórnego transformatora serwisowego aż do punktu użytkowania.
