12.5kA Solar PV 20KA-50ka DC ochrona przeciwprzepięciowa spd
Ochronnik przepięć DC 1500V Funkcja:
Cechy:
Wysokoenergetyczne warystory
Ucpv 1500V.
Wyświetlanie błędów i funkcja zdalnego alarmu
Wysokoenergetyczne warystory.
Zdolność prądowa wynosi 12,5 kA z przebiegiem 10/350μs
Podobnie jak wszystkie konstrukcje zewnętrzne, instalacje PV są narażone na ryzyko wyładowań atmosferycznych, które różni się w zależności od regionu. Należy stosować systemy i urządzenia zapobiegawcze i odgromowe.
urządzenie ochrony przeciwprzepięciowej, chroni przed przepięciami w systemie solarnym (fotowoltaicznym systemie zasilania).
Urządzenia te muszą być instalowane równolegle w sieciach DC, które mają być chronione i zapewniają ochronę w trybie wspólnym i różnicowym.

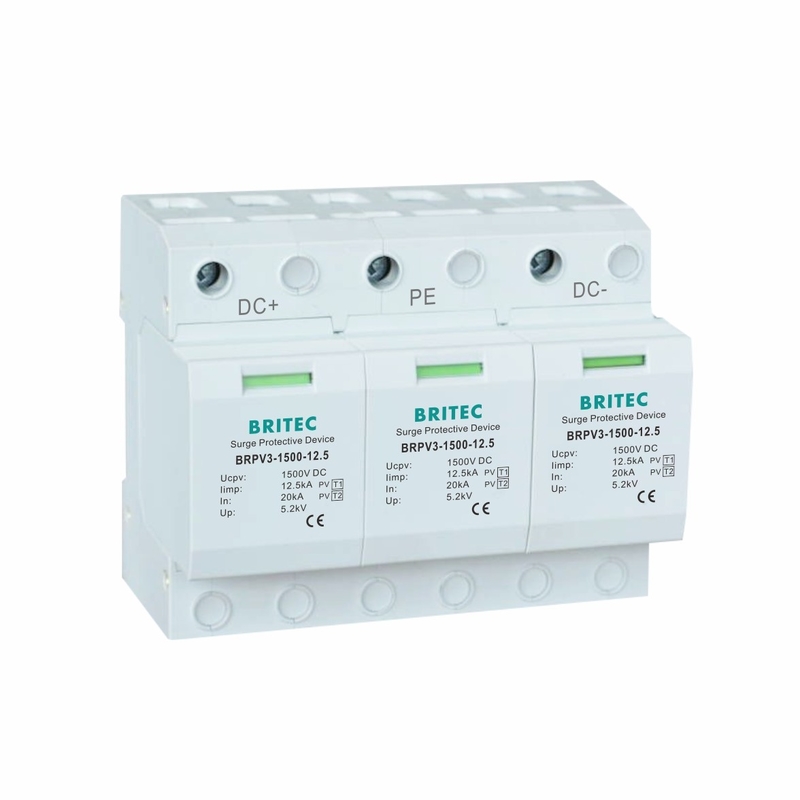

Ochronnik przepięć DC 1000V Szczegóły produktu:
| Specyfikacja |
BRPV3-1500-12.5 |
| Klasyfikacja SPD zgodnie z EN61643-31 |
Typ 1 + Typ 2 |
| Klasyfikacja SPD zgodnie z IEC61643-31 |
Klasa I + Klasa II |
| Maks. ciągłe napięcie robocze prądu stałego Ucpv |
1500V |
| Prąd udarowy piorunowy (10/350us) Iimp |
12.5kA |
| Nominalny prąd rozładowania (8/20μs) In |
20kA |
| Maks. prąd rozładowania (8/20μs) Imax |
50kA |
| Ilość ładunku elektrycznego Q |
6.25As |
| Energia właściwa W/R |
39kJ/Ω |
| Poziom ochrony napięciowej [(DC+/DC-)→PE] Up |
≤5.2kV |
| Znamionowy prąd zwarciowy Iscpv |
1000A |
| Maks. bezpiecznik zapasowy |
Bezpiecznik 125A DC |
| Czas reakcji tA |
≤25ns |
| Zakres temperatur pracy Tu |
-40℃-80℃ |
| Przekrój poprzeczny (Min.) |
4mm2 |
| Przekrój poprzeczny (Maks.) |
35mm2 |
| Do montażu na |
Szyna DIN 35 mm |
| Materiał obudowy |
Termoplastyczny UL94-V0 |
| Stopień ochrony |
IP20 |
| Kod zamówienia |
B9192 |
| Kod zamówienia (ze zdalną sygnalizacją) |
B9193 |
Inny typ do wyboru:
1,Maksymalny prąd rozładowania: 40kA, 50kA,
2,Liczba biegunów: 2P, 3P,
3,Maksymalne ciągłe napięcie robocze prądu stałego: 600V, 1000V, 1500V,
4,Prąd udarowy piorunowy (10/350us): 12,5kA
Zastosowanie:
• Stosowany głównie w rozgałęźniku DC wytwarzania energii fotowoltaicznej, wytworzony moduł fotowoltaiczny ogniwa słonecznego jest chroniony przed przepięciami lub światłem przez piorun, aby chronić panel modułu fotowoltaicznego.
• Używany do ochrony przeciwprzepięciowej elementów elektrycznych w dowolnym innym obwodzie DC.
• Ochronniki przeciwprzepięciowe dla systemów wytwarzania energii słonecznej
• Nadaje się do ochrony przeciwprzepięciowej urządzeń linii zasilania prądem stałym systemu wytwarzania energii słonecznej.
Zaleta:
• Silna zdolność rozładowania prądu piorunowego
• Modułowa konstrukcja separacyjna, łatwa obsługa i konserwacja.
• Zdalny kontakt jest opcjonalny, aby zrealizować zdalne monitorowanie
• Podwójne urządzenie wyzwalające termiczne, technologia wyłącznika termicznego.
• Kolor okna alarmu wizualnego wskazuje stan pracy ochrony.
Instalacja i konserwacja:
• Instalowany równolegle na interfejsie strefy LPZ1 i kolejnych strefach: kontroler zasilania, przetwornica mocy itp.
• Gdy ogranicznik przepięć jest zainstalowany w wymaganych warunkach, nie wymaga długotrwałej konserwacji, a jedynie rutynowej konserwacji. Jeśli kolor widocznego okna alarmowego zmieni się na czerwony (usterka) podczas użytkowania, oznacza to, że ogranicznik przepięć jest uszkodzony i wymaga naprawy lub wymiany
Obudowa ochronnika wykonana jest z niepalnego materiału klasy zgodnie ze standardem UL94V-0 i szyną DIN 35 mm. Możliwość montażu.
Ochronnik ma na celu ochronę cennego sprzętu przed przepięciami, stanami przejściowymi,
impulsami piorunowymi sprzężonymi z systemem zasilania poprzez bezpośrednie lub pośrednie uderzenia,
włączenie/wyłączenie lub zwarcie w liniach przesyłowych, indukowane lub sprzężone z
systemem napięcia DC, zapewniając bezpieczeństwo personelu, komunikacji
sprzętu, komputerów i wszelkiego innego sprzętu elektronicznego, np. systemów energii słonecznej
i tak dalej
Nasze usługi:
• 22 lata wiodącego na świecie producenta produktów elektrycznych, ograniczników przepięć.
• Wszystkie produkty zostaną dobrze zapakowane przed wysyłką.
• Standardowe opakowanie, a także możesz poinformować nas o własnych wymaganiach dotyczących pakowania.
• Szybsza dostawa.
• Indywidualnie testowane przed wysyłką.
Dlaczego potrzebny jest ogranicznik przepięć?
Duże pojedyncze zdarzenia przepięciowe, takie jak wyładowania atmosferyczne, mogą osiągać setki tysięcy woltów i mogą powodować natychmiastowe lub przerywane uszkodzenia sprzętu. Chociaż te przepięcia mogą być mniejsze, występują częściej i przy ciągłej ekspozycji mogą pogorszyć stan wrażliwego sprzętu elektronicznego w obiekcie. Zdecydowanie zaleca się stosowanie dostosowanych zabezpieczeń przeciwprzepięciowych.
Instrukcja instalacji:
• Zamontuj SPD na szynie DIN 35 mm.
• SPD jest umieszczony równolegle między przewodami pod napięciem a uziemieniem.
• Wybrany SPD musi być specjalnie zaprojektowany, oceniony i zatwierdzony do zastosowania w napięciach PV DC.
Profil firmy:
Wenzhou Britec Electric Co., Ltd. jest producentem i eksporterem specjalizującym się w SPD. Takich jak ogranicznik przepięć AC, ochrona przeciwprzepięciowa DC, ogranicznik przepięć oświetlenia LED, urządzenie ochrony przeciwprzepięciowej danych i tak dalej. Nasza firma znajduje się w Yueqing, Zhejiang, Chiny. Wygodny transport, doskonała jakość i ceny oraz dobra obsługa przyciągają klientów z każdego miejsca na świecie. Kultura naszej firmy to "szczerość i wiarygodność, punktualność, wysoka jakość" Witamy każdego klienta!
Nasz certyfikat:
Mamy certyfikat CB, CE, TUV, RoHS:
Płatność:
| Termin płatności |
T/T |
EXW |
30% T/T z góry, saldo płatne przed wysyłką. |
| FOB |
| CIF |
30% T/T z góry, saldo płatne w stosunku do kopii B/L. |
| L/C |
Kwota L/C powyżej 50 000 USD, możemy zaakceptować L/C w zasięgu wzroku. |
| Paypal |
Kwota poniżej 5000 USD. |
| Czas dostawy |
15-30 dni po otrzymaniu wpłaty. |
Fabryka:
FAQ:
Q1: Jak długa jest gwarancja na Twoje produkty?
A: Okres gwarancji na nasze produkty wynosi 5 lat.
Q2: A co z inspekcją?
A: Mamy cały system kontroli od surowców po produkty końcowe.
Q3: Jaka jest usługa oferowana przez firmę?
A: Mamy profesjonalny zespół inżynierów, który może zaprojektować i opracować formę, aby spełnić różne wymagania klientów. Mamy również zespół sprzedaży, który oferuje dobrą obsługę od przedsprzedaży po obsługę posprzedażną.
