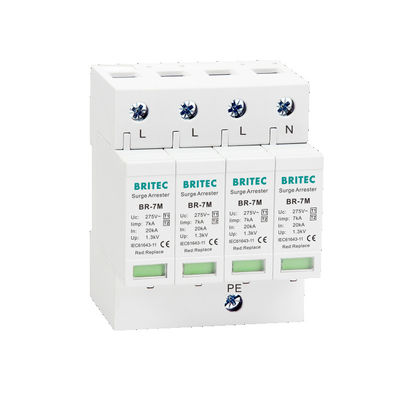

7ka T1t2 ogranicznik przepięć odgromnik 4P urządzenie przeciwprzepięciowe
Ochronnik przeciwprzepięciowy 7ka T1t2 Ochronnik przeciwprzepięciowy 4P Przegląd urządzenia:
BRITEC to prawdziwy producent urządzeń przeciwprzepięciowych (SPD) AC&DC, świadczący również usługi OEM/ODM.niektóre produkty zatwierdzone przez TUV, CB, CE, EAC zgodnie z normami IEC 61643-11:2011 i EN 61643-11:2012.
T1, klasa B, klasa I, Iimp(10/350μs): 25kA/50kA
T1+T2, klasa B+C, klasa I+II, Iimp(10/350μs): 12,5kA/25kA
T2, klasa C, klasa II, Imaks.(8/20μs): 20/40/80/100/120/200kA
T3, klasa D, klasa III, Uoc(1,2/50μs): 10kV, In(8/20μs): 5kA, Imax(8/20μs): 10kA
7ka T1t2 ogranicznik przepięć odgromnik 4P urządzenie przeciwprzepięcioweCharakterystyka:
| | BR-7M 150 4P | BR-7M 275 4P | BR-7M 320 4P |
| Klasyfikacja SPD zgodnie z EN 61643-11 | Typ 1 + Typ 2 |
| Klasyfikacja SPD zgodnie z IEC 61643-11 | Klasa I + Klasa II |
| Maks.ciągłe napięcie robocze AC Uc | 150 V | 275 V | 320 V |
| Prąd piorunowy (10/350us) Iimp | 7kA | 7kA | 7kA |
| Znamionowy prąd rozładowania (8/20us) (LN/N-PE) In | 20 kA | 20 kA | 20 kA |
| Maks.prąd rozładowania (8/20us) (LN/N-PE) Imax | 50kA | 50kA | 50kA |
| Napięciowy poziom ochrony (LN/N-PE) Up | ≤0,8 kV | ≤1,3 kV | ≤1,5 kV |
| Czas odpowiedzi (LN/N-PE) tA | ≤25ns | ≤25ns | ≤25ns |
| Zakres temperatur pracy Tu | -40℃—80℃ |
| Sygnalizacja stanu pracy / usterki | zielono czerwony |
| Powierzchnia przekroju (min.) | 4 mm2 |
| Powierzchnia przekroju (maks.) | 35 mm2 |
| Do montażu na | Szyna DIN 35 mm |
| Poziom zabezpieczeń | IP20 |
| Materiał obudowy | Termoplastyczny UL94-V0 |
Wymiar:
Ogólne wprowadzenie:
Urządzenie przeciwprzepięciowe (SPD) jest niezbędnym urządzeniem do ochrony odgromowej sprzętu elektronicznego.Służy do ograniczenia chwilowego przepięcia linii elektroenergetycznej i linii przesyłowej sygnału do zakresu napięć, które może wytrzymać sprzęt lub system, lub Potężny prąd piorunowy spływa do ziemi, aby chronić chroniony sprzęt lub system przed uderzeniem i uszkodzeniem.
