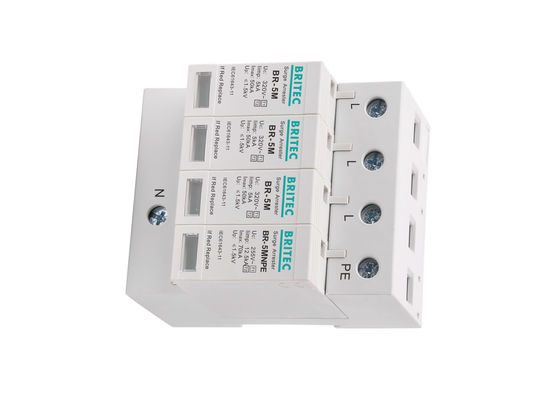

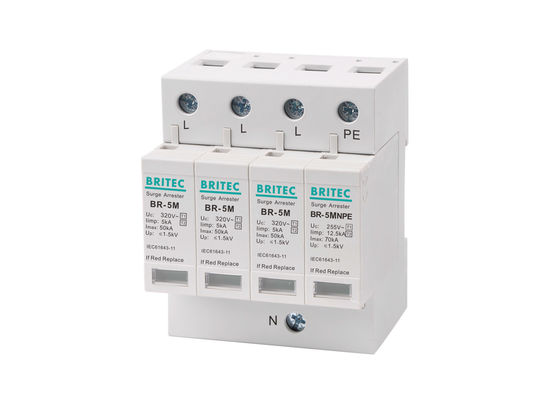

Urządzenie przeciwprzepięciowe typu 1+2 (SPD) klasa B+C 5kA 3+NPE
SPD Typ 1 i Typ 2 Ochrona przeciwprzepięciowa Opis produktu:
•Warystorowy ogranicznik przepięć z tlenkiem metalu połączony z rurką wyładowczą.
• Urządzenia SPD niskiego napięcia są modułowe, dzięki czemu można je łatwo zainstalować w rozdzielnicach NN.
• Zaprojektowany, aby chronić systemy i sprzęt elektryczny przed przepięciami poprzez ograniczanie napięć przejściowych i kierowanie prądów przepięciowych.
• Urządzenia posiadają wskaźniki informujące o zakończeniu okresu eksploatacji urządzenia.
• Urządzenie spełnia wymagania norm IEC 61634-1 oraz EN 61643-11.
Charakterystyka ochrony przeciwprzepięciowej SPD typu 1 i typu 2:
| |
BR-5M-320 3+1 |
| Klasyfikacja SPD zgodnie z EN 61643-11 |
Typ 1 + Typ 2 |
| Klasyfikacja SPD zgodnie z IEC 61643-11 |
Klasa I + Klasa II |
| Maks.napięcie pracy ciągłej AC Uc |
320V |
| Prąd udarowy (10/350us) Iimp |
5kA |
| Znamionowy prąd rozładowania (8/20us) (LN / N-PE) In |
20kA / 40kA |
| Maks.prąd rozładowania (8/20us) (LN / N-PE) Imax |
50kA / 70kA |
| Napięciowy poziom ochrony (LN / N-PE) Up |
≤1,3kV / ≤1,5kV |
| Napięciowy poziom ochrony 5kA (LN / N-PE) Up |
≤1,0kV / ≤1,5kV |
| Czas odpowiedzi (LN / N-PE) tA |
≤25ns / ≤100ns |
| Zakres temperatur pracy Tu |
-40 ℃-80 ℃ |
| Stan pracy / wskazanie błędu |
zielono czerwony |
| Pole przekroju (Min.) |
4mm2 |
| Pole przekroju (maks.) |
35mm2 |
| Do montażu na |
Szyna DIN 35mm |
| Poziom zabezpieczeń |
IP20 |
| Materiał obudowy |
Tworzywo termoplastyczne UL94-V0 |
Wymiar:
Zasada działania:
Przy normalnych napięciach roboczych SPD są w stanie wysokiej impedancji i nie wpływają na system.Gdy w obwodzie pojawi się napięcie przejściowe, SPD przechodzi w stan przewodzenia (lub niskiej impedancji) i kieruje prąd udarowy z powrotem do jego źródła lub uziemienia.To ogranicza lub blokuje napięcie do bezpieczniejszego poziomu.Po odwróceniu transjentu SPD automatycznie powraca do stanu wysokiej impedancji.
Dlaczego potrzebujesz SPD?
Każdego dnia, gdzieś na świecie, piorun uderza w domy i nieruchomości.Każda konstrukcja na ścieżce burzy jest zagrożona.Błyskawica trwa tylko kilka mikrosekund, ale powoduje niebezpieczny skok napięcia, który może zniszczyć Twoje urządzenia elektroniczne.Zainstalowanie urządzeń przeciwprzepięciowych SPD może zmniejszyć lub nawet zapobiec uszkodzeniu cennego mienia.
Pakowanie i dostawa:
| Opakowanie wewnętrzne |
białe pudło |
| Opakowanie zewnętrzne |
Brązowe kartony |
| Port wysyłkowy |
Ningbo / Szanghaj |
| Sposób wysyłki |
Przesyłka morska / Przesyłka lotnicza / Ekspresowa |
Zapłata:
Profil firmy:
Firma Wenzhou Britec Electric Co., Ltd. została założona w 2003 roku. Britec jest producentem SPD w Yueqing, Zhejiang, Chiny.Britec koncentruje się na rozwoju i projektowaniu ograniczników przepięć niskiego napięcia od 17 lat.Produkty Britec znajdują szerokie zastosowanie w elektroenergetyce, komunikacji, budownictwie i innych branżach.Jest faworyzowany przez wielu zagranicznych klientów.
Nasze certyfikaty:
Często zadawane pytania:
Q1.Jesteś fabryką lub firmą handlową?
A1.Jesteśmy producentem SPD, który powstał w 2003 roku, zapraszamy do odwiedzenia naszej fabryki w dowolnym momencie.I dostarczamy wszystkie rodzaje SPD.
Q2.Gdzie znajduje się Twoja fabryka?
A2.Nasza własna fabryka znajduje się w mieście Yueqing w Zhejiang w Chinach.
Q3.Czy mogę otrzymać próbki?
A3.Tak, możemy zaoferować próbki jako twoje wymaganie.Ale próbka nie jest bezpłatna, musimy obciążyć Cię kosztami produkcji i kosztami dostawy.Po złożeniu u nas zamówienia odejmiemy przykładowy koszt na fakturze zamówienia.
Q4.Czy możesz produkować produkty według projektu klienta?
A4.Jasne, OEM jest zawsze mile widziany.I możemy wyprodukować wszelkiego rodzaju SPD zgodnie z Twoim projektem.
P5.Czy możemy uwierzyć w Ciebie i jakość Twoich produktów?
A5.Nasz zespół ma doświadczenie w eksporcie SPD od 2003 roku. Wszystkie nasze produkty zostaną przetestowane przed wysyłką.W razie potrzeby możesz zaplanować kontrolę zewnętrzną przed dostarczeniem towaru.
