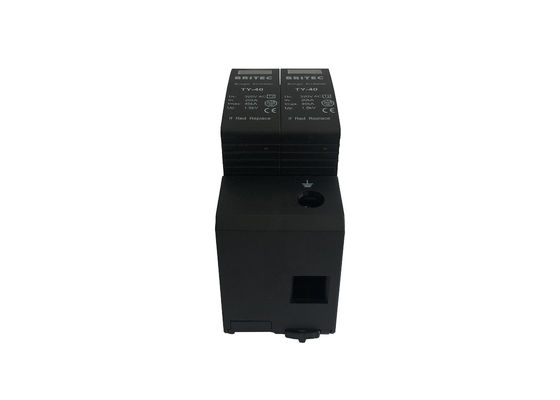

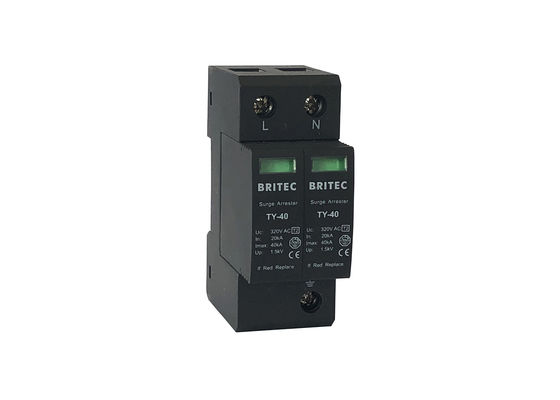

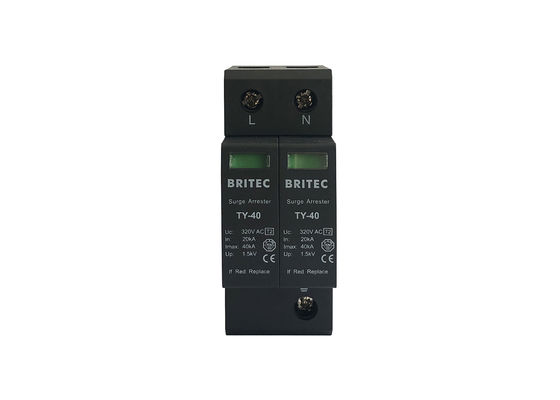

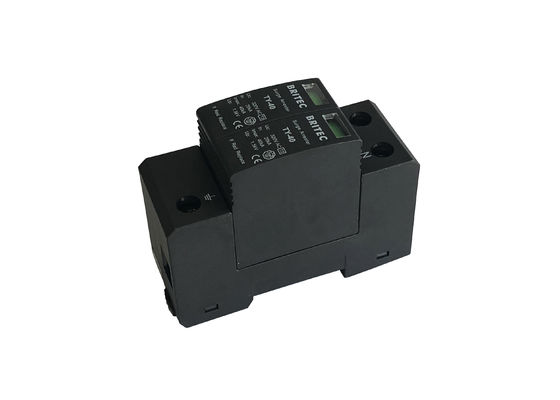

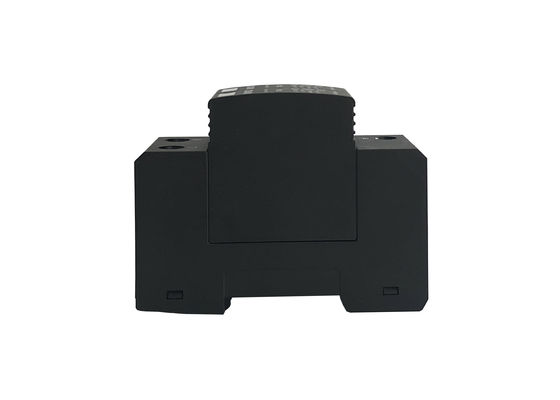

Modułowy ogranicznik przepięć typu 2 2P 320V 40KA Urządzenie przeciwprzepięciowe
Modułowy ogranicznik przepięć typu 2 2P Funkcja:
• Model: TY-40B 2P.
• Zielona flaga wskaźnika w okienku inspekcyjnym pokazuje stan działania modułów ochronnych.
• Można uzyskać sygnał przełącznika zdalnego monitorowania.
• Potwierdzono normę IEC61643-11:2012.
• Okablowana, kompletna jednostka składająca się z podstawy i wtykowych modułów ochronnych.
• Modułowy ogranicznik przepięć do stosowania w jednofazowych sieciach TN-S.
• Kompaktowe moduły ochronne zawierają kompletny obwód ochronny oraz urządzenie monitorujące i rozłączające.
Modułowy ogranicznik przepięć typu 2 2P Szczegóły produktu:
| |
TY-40B150 2P |
TY-40B275 2P |
TY-40B320 2P |
TY-40B385 2P |
TY-40B440 2P |
| Klasyfikacja SPD zgodnie z EN61643-11 |
Wpisz 2 |
Wpisz 2 |
Wpisz 2 |
Wpisz 2 |
Wpisz 2 |
| Klasyfikacja SPD zgodnie z IEC61643-11 |
Klasa II |
Klasa II |
Klasa II |
Klasa II |
Klasa II |
| Maks.napięcie pracy ciągłej AC Uc |
150V |
275V |
320V |
385V |
440V |
| Znamionowy prąd rozładowania (8/20us) In |
20kA |
20kA |
20kA |
20kA |
20kA |
| Maks.prąd rozładowania (8/20 μs) Imax |
40kA |
40kA |
40kA |
40kA |
40kA |
| Poziom ochrony napięcia Up |
≤0,8kV |
≤1,3kV |
≤1,5kV |
≤1,8kV |
≤2,0 kV |
| Napięciowy poziom ochrony 5kA Up |
≤0,6kV |
≤1kV |
≤1,2kV |
≤1,4kV |
≤1,6kV |
| Maks.zapasowy bezpiecznik |
125A gG |
125A gG |
125A gG |
125A gG |
125A gG |
| Czas odpowiedzi tA |
≤25ns |
≤25ns |
≤25ns |
≤25ns |
≤25ns |
| Zakres temperatur pracy Tu |
-40 ℃-80 ℃ |
-40 ℃-80 ℃ |
-40 ℃-80 ℃ |
-40 ℃-80 ℃ |
-40 ℃-80 ℃ |
| Stan pracy / wskazanie błędu |
zielono czerwony |
zielono czerwony |
zielono czerwony |
zielono czerwony |
zielono czerwony |
| Pole przekroju (Min.) |
4mm2 |
4mm2 |
4mm2 |
4mm2 |
4mm2 |
| Pole przekroju (maks.) |
35mm2 |
35mm2 |
35mm2 |
35mm2 |
35mm2 |
| Do montażu na |
Szyna DIN 35mm |
| Materiał obudowy |
Tworzywo termoplastyczne UL94-V0 |
| Stopień ochrony |
IP20 |
IP20 |
IP20 |
IP20 |
IP20 |
Wymiar:
Modułowy ogranicznik przepięć typu 2 2P Zastosowanie:
• Chroni podłączony sprzęt przed przepięciem przed przełączaniem i wtórnymi skutkami uderzeń piorunów.
• To urządzenie przeciwprzepięciowe służy do ochrony instalacji elektrycznej i ładowanych urządzeń elektrycznych przed grzmotami i chwilowym przepięciem.
• Ochrona przed pośrednimi wyładowaniami atmosferycznymi i bezpośrednimi skutkami wyładowań atmosferycznych lub innymi chwilowymi przepięciami, odpowiednia do ochrony przed przepięciami w zastosowaniach mieszkaniowych, usługowych i przemysłowych.
Modułowy ogranicznik przepięć typu 2 2P Korzyść:
• Wysoka wydajność rozładowania.
• Wysoka niezawodność.
• Wtykowy moduł ochronny, łatwa wymiana.
• Chroń system zasilania urządzenia przed uszkodzeniem od wyładowań atmosferycznych, zapewniając stabilne działanie.
Nasze Usługi:
• 17 lat wiodącego światowego zawodu w produkcji ograniczników przepięć produktów elektrycznych
• Wszystkie produkty będą dobrze zapakowane przed wysyłką
• Standardowe opakowanie, możesz również podać nam swoje własne wymagania dotyczące opakowań
• Szybsza dostawa
• Indywidualnie testowane przed wysyłką
Profil firmy:
Wenzhou Britec Electric Co., Ltd.została założona w 2003 roku i jest profesjonalnym producentem SPD.Dzięki nieustannym wysiłkom liderów i pracowników firmy utworzyła kompleksowe przedsiębiorstwo usługowe, integrujące technologię, badania i rozwój, projektowanie, produkcję i sprzedaż, a także zobowiązuje się do tworzenia wysokiej jakości produktów ochrony przeciwprzepięciowej.Nasze produkty zostały przetestowane i certyfikowane przez agencje badawcze i posiadają certyfikaty certyfikacji.
Linia produkcyjna:
Instalacja:
• Linia ograniczników przepięć obejmuje pełną gamę kompaktowych ochronników do montażu na szynie DIN
• Zielona zakładka, normalny stan pracy, czerwona zakładka, stan awarii, należy szybko wymienić
• Instalacja musi być wykonywana wyłącznie przez wykwalifikowanego elektryka
• Jeśli osłona ma być umieszczona na zewnątrz i wystawiona na działanie elementów, zamontuj osłonę w odpowiedniej obudowie odpornej na warunki atmosferyczne.)
