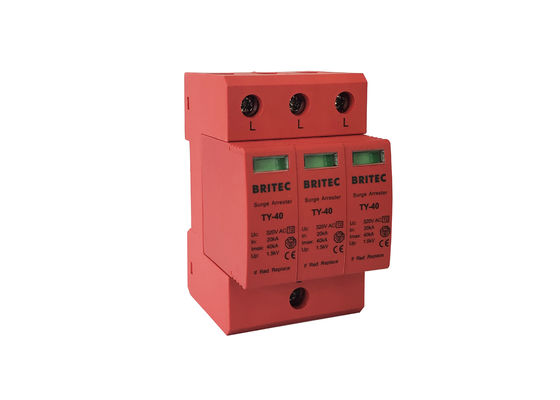

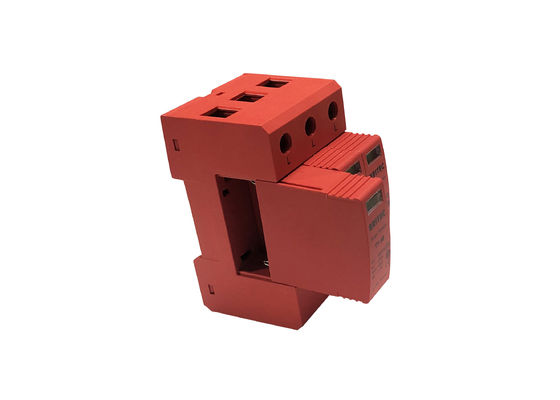

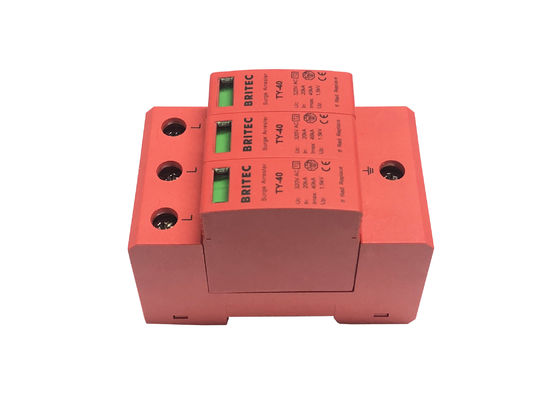

Typ 2 Trójfazowy 40kA 320V Ochrona oświetlenia 3 bieguny Ogranicznik przepięć klasy II
Typ 2 trójfazowy 3 bieguny Ogranicznik przepięć klasy II Cecha:
• TY-40R 3P to urządzenia typu 2/klasy II do rozładowywania przepięć.
• Jest zgodny z IEC 61643-11 i EN 61643-11.
• Maksymalny prąd rozładowania (8/20μs): 40kA na fazę.
• Znamionowy prąd rozładowania (8/20μs): 20kA na fazę.
• Możliwość montażu na szynie DIN, format wtykowy.
• Zielona flaga wskaźnika w okienku inspekcyjnym pokazuje stan działania modułów ochronnych.
• Można uzyskać sygnał przełącznika zdalnego monitorowania

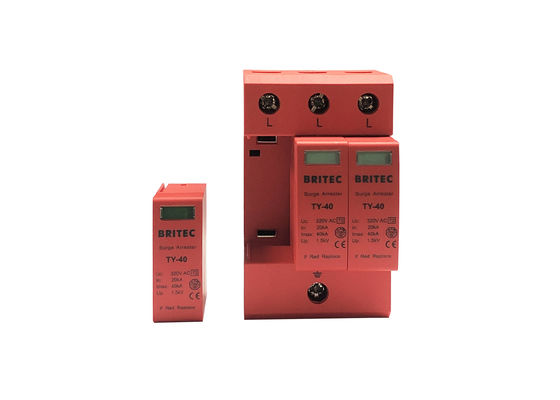

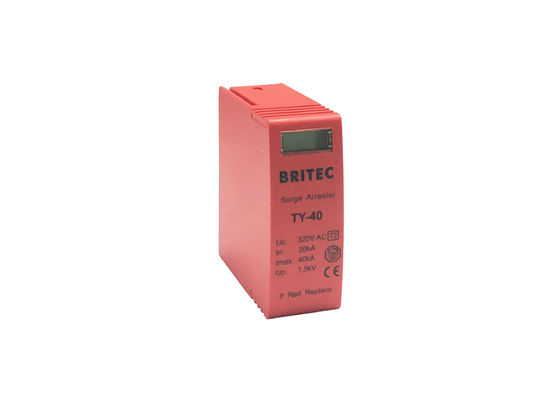

• Okablowana, kompletna jednostka składająca się z podstawy i wtykowych modułów ochronnych.
• 3-biegunowy ogranicznik przepięć TY-40R do stosowania w systemach TN-C.
Ogranicznik przepięć typu 2 trójfazowy 3 bieguny klasy II Szczegóły produktu:
| |
TY150 40R 3P |
TY275 40R 3P |
TY320 40R 3P |
TY385 40R 3P |
TY440 40R 3P |
| Klasyfikacja SPD zgodnie z EN61643-11 |
Wpisz 2 |
Wpisz 2 |
Wpisz 2 |
Wpisz 2 |
Wpisz 2 |
| Klasyfikacja SPD zgodnie z IEC61643-11 |
Klasa II |
Klasa II |
Klasa II |
Klasa II |
Klasa II |
| Maks.napięcie pracy ciągłej AC Uc |
150V |
275V |
320V |
385V |
440V |
| Znamionowy prąd rozładowania (8/20us) In |
20kA |
20kA |
20kA |
20kA |
20kA |
| Maks.prąd rozładowania (8/20 μs) Imax |
40kA |
40kA |
40kA |
40kA |
40kA |
| Poziom ochrony napięcia Up |
≤0,8kV |
≤1,3kV |
≤1,5kV |
≤1,8kV |
≤2,0 kV |
| Napięciowy poziom ochrony 5kA Up |
≤0,6kV |
≤1kV |
≤1,2kV |
≤1,4kV |
≤1,6kV |
| Maks.zapasowy bezpiecznik |
125A gG |
125A gG |
125A gG |
125A gG |
125A gG |
| Czas odpowiedzi tA |
≤25ns |
≤25ns |
≤25ns |
≤25ns |
≤25ns |
| Zakres temperatur pracy Tu |
-40 ℃-80 ℃ |
-40 ℃-80 ℃ |
-40 ℃-80 ℃ |
-40 ℃-80 ℃ |
-40 ℃-80 ℃ |
| Stan pracy / wskazanie błędu |
zielono czerwony |
zielono czerwony |
zielono czerwony |
zielono czerwony |
zielono czerwony |
| Pole przekroju (Min.) |
4mm2 |
4mm2 |
4mm2 |
4mm2 |
4mm2 |
| Pole przekroju (maks.) |
35mm2 |
35mm2 |
35mm2 |
35mm2 |
35mm2 |
| Do montażu na |
Szyna DIN 35mm |
| Materiał obudowy |
Tworzywo termoplastyczne UL94-V0 |
| Stopień ochrony |
IP20 |
IP20 |
IP20 |
IP20 |
IP20 |
Wymiar:
Typ 2 trójfazowy 3 bieguny Ogranicznik przepięć klasy II Zastosowanie:
• Nadaje się do drugiego stopnia ochrony w rozdzielnicach zasilania, w których urządzenia zabezpieczające typu 1 są zainstalowane przed wejściem, lub do pierwszego stopnia ochrony w zastosowaniach komercyjnych lub innych nienarażonych na bezpośrednie uderzenia i bez zewnętrznego systemu ochrony odgromowej.
• Stosowany w przemyśle i automatyce, instalacjach komercyjnych i mieszkaniowych, telekomunikacji i IT oraz centrach danych, oświetleniu zewnętrznym LED, uzdatnianiu wody, inteligentnych sieciach i pomiarach niskiego napięcia oraz fotowoltaice i wietrze.
Typ 2 Trójfazowy 3 bieguny Ogranicznik przepięć klasy II Zaleta:
• Łatwa wymiana modułów ochronnych bez użycia narzędzi.
• Wysoka wydajność rozładowania.
• Wysoka niezawodność.
• Odwracalna obudowa umożliwiająca wprowadzanie kabli od góry lub od dołu.
• Szybka dostawa.
Nasze Usługi:
• 17 lat wiodącej na świecie profesjonalnej produkcji ograniczników przepięć produktów elektrycznych.
• Wszystkie produkty będą dobrze zapakowane przed wysyłką.
• Standardowe opakowanie, możesz również podać nam swoje własne wymagania dotyczące opakowań.
• Szybsza dostawa.
• Indywidualnie testowane przed wysyłką.
Test:
Certyfikat:
Instalacja:
• Linia ograniczników przepięć obejmuje pełną gamę kompaktowych ochronników do montażu na szynie DIN.
• SPD nie musi być regulowany po zainstalowaniu zgodnie z wymaganiami.
• Może automatycznie chronić sieć energetyczną po prawidłowej instalacji.
• W przypadku awarii prosimy o terminową wymianę nieważnego elementu.
