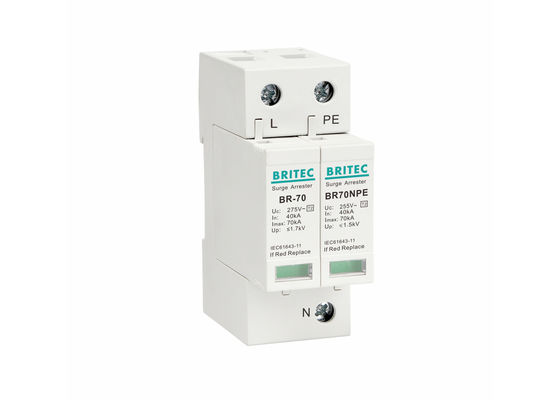

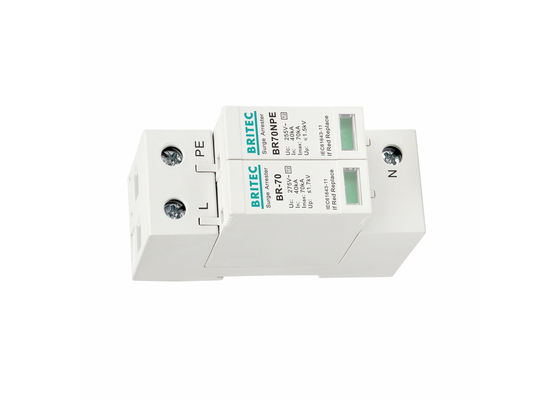

Termiczne urządzenie zabezpieczające elektryczne typu 2 z tworzywa sztucznego 70kA 1P + NPE AC jednofazowy ogranicznik przepięć SPD
Funkcja termicznego urządzenia przeciwprzepięciowego typu 2 z tworzywa sztucznego:
• Ochronnik przeciwprzepięciowy typu 2
• Prądy rozładowania : In : 30 kA / Imax : 70 kA
• Wtykowy moduł według fazy
• Zdalna sygnalizacja w opcji
• Zgodność z normami IEC 61643-11 i EN 61643-11
• Ten produkt przeszedł standardowy test 8/20us (test poziomu II).
• Seria BR-70 została zaprojektowana z myślą o spełnieniu wszystkich potrzeb w zakresie ochrony przeciwprzepięciowej w każdej instalacji niskonapięciowej
Termiczne urządzenie przeciwprzepięciowe typu 2 z tworzywa sztucznego Szczegóły produktu:
| |
BR150 70 1P+NPE |
BR275 70 1P+NPE |
BR320 70 1P+NPE |
BR385 70 1P+NPE |
| Klasyfikacja SPD zgodnie z EN61643-11 |
Wpisz 2 |
Wpisz 2 |
Wpisz 2 |
Wpisz 2 |
| Klasyfikacja SPD zgodnie z IEC61643-11 |
Klasa II |
Klasa II |
Klasa II |
Klasa II |
| Maks.ciągłe napięcie pracy AC(LN)Uc |
150V |
275V |
320V |
385V |
| Maks.ciągłe napięcie pracy AC(N-PE)Uc |
255V |
255V |
255V |
255V |
| Znamionowy prąd rozładowania (8/20us) In |
40kA |
40kA |
40kA |
40kA |
| Maks.prąd rozładowania (8/20 μs) Imax |
70kA |
70kA |
70kA |
70kA |
| Poziom ochrony napięcia (LN)W górę |
≤1,0kV |
≤1,7kV |
≤2,0 kV |
≤2,3kV |
| Poziom ochrony napięcia (N-PE)W górę |
≤1,5kV |
≤1,5kV |
≤1,5kV |
≤1,5kV |
| Bieżąca zdolność gaszenia (N-PE) ac Ifi |
100 broni |
100 broni |
100 broni |
100 broni |
| Maks.zapasowy bezpiecznik |
200A gG |
200A gG |
200A gG |
200A gG |
| Czas odpowiedzi(LN/N-PE)tA |
≤25ns/≤100ns |
| Zakres temperatur pracy Tu |
-40 ℃-80 ℃ |
-40 ℃-80 ℃ |
-40 ℃-80 ℃ |
-40 ℃-80 ℃ |
| Stan pracy / wskazanie błędu |
zielono czerwony |
zielono czerwony |
zielono czerwony |
zielono czerwony |
| Pole przekroju (Min.) |
4mm2 |
4mm2 |
4mm2 |
4mm2 |
| Pole przekroju (maks.) |
35mm2 |
35mm2 |
35mm2 |
35mm2 |
| Do montażu na |
Szyna DIN 35mm |
| Materiał obudowy |
Tworzywo termoplastyczne UL94-V0 |
| Stopień ochrony |
IP20 |
IP20 |
IP20 |
IP20 |
| Kod zamówienia |
B8360 |
B8362 |
B8364 |
B8366 |
| Kod zamówienia (ze zdalną sygnalizacją) |
B8361 |
B8363 |
B8365 |
B8367 |
Wymiar:
Zastosowanie termicznego urządzenia przeciwprzepięciowego typu 2 z tworzywa sztucznego:
• Ochrona systemu zasilania AC
• Ochrona systemu dystrybucji energii
• Ochrona urządzeń końcowych
• Ochrona wrażliwego sprzętu elektronicznego, centrów telekomunikacyjnych, automatycznych centrów sterowania, inteligentnych budynków, przedsiębiorstw przemysłowych i instytutów medycznych.
• Ten SPD jest szczególnie przydatny w obszarach o dużym zagęszczeniu piorunów, gdzie ryzyko dużego prądu udarowego lub nawet bezpośredniego uderzenia jest wysokie, na przykład: budynki wyposażone w piorunochrony.
Zaleta termicznego plastikowego urządzenia przeciwprzepięciowego typu 2:
• Łatwy do zainstalowania w dowolnej znormalizowanej szafie rozdzielczej lub szafie sterowniczej.
• Wyposażony w odłącznik termiczny i zapewnia wskaźniki awarii w czasie rzeczywistym, zapewniając w ten sposób pełne bezpieczeństwo pracy.
• Konstrukcja BR-70 opiera się na zastosowaniu wtykowego modułu, który podłącza się do odpowiedniego gniazda.To sprawia, że wymiana i sprawdzanie są bardzo łatwe bez pogarszania funkcji ochronnej.
Nasze Usługi:
• 17 lat wiodącego światowego zawodu w produkcji ograniczników przepięć produktów elektrycznych
• Wszystkie produkty będą dobrze zapakowane przed wysyłką
• Standardowe opakowanie, możesz również podać nam swoje własne wymagania dotyczące opakowań
• Szybsza dostawa
• Indywidualnie testowane przed wysyłką
Proces produktu:
Przyrząd testowy:
Zapewnienie jakości:
Profil firmy:
Wenzhou Britec Electric Co., Ltd.została założona w 2003 roku i jest profesjonalnym producentem SPD.Dzięki nieustannym wysiłkom liderów i pracowników firmy utworzyła kompleksowe przedsiębiorstwo usługowe, integrujące technologię, badania i rozwój, projektowanie, produkcję i sprzedaż, a także zobowiązuje się do tworzenia wysokiej jakości produktów ochrony przeciwprzepięciowej.Nasze produkty zostały przetestowane i certyfikowane przez agencje badawcze i posiadają certyfikaty certyfikacji.
Dlaczego potrzebny jest ogranicznik przepięć?
• Ograniczniki przepięć są zaprojektowane do przerywania i kierowania przejściowych zdarzeń przepięciowych do ziemi.Zdarzenia udarowe są odpowiedzialne za dużą ilość szkód rocznie i mogą być spowodowane przez burze z wyładowaniami elektrycznymi lub przełączanie banków na elektrycznych liniach dystrybucyjnych.Zdarzenia te mogą mieć wpływ na wrażliwe urządzenia elektryczne, sieci telefoniczne i sieci komputerowe.
• SPD zaprojektowane w celu ochrony wrażliwego sprzętu, minimalizacji konserwacji zapobiegawczej i zapobiegania nieplanowanym przestojom sprzętu.
