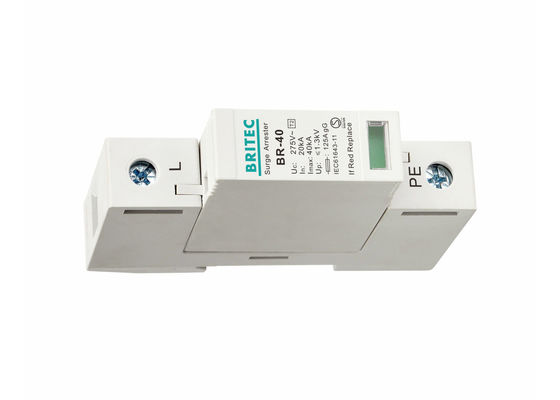

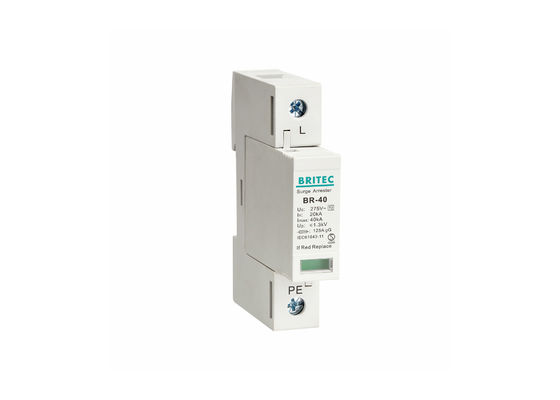

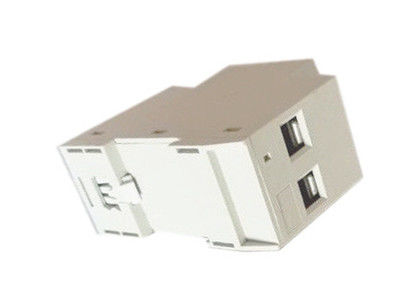

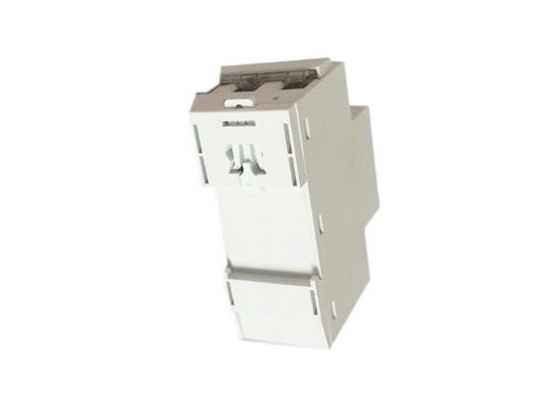

SPD 40kA 1P Lightning Protector na szynę Din System przeciwwyładowania elektrycznego IEC61643
SPD 40kA 1P Ochrona odgromowa Funkcja:
• BR-40 1P jest przeznaczony do zasilania niskonapięciowego 150V / 275V / 320V / 385V / 440V, Imax 40kA, 1bieg.
• Ochrona przeciwprzepięciowa klasy II / typu 2.
• Zaprojektowany i wyprodukowany zgodnie z normą IEC61643.
• Możliwość wyboru zdalnej sygnalizacji
• Jest zaprojektowany jako moduł do montażu na szynie din 35mm.
• Z okienkiem wskazującym pracę, wskazanie błędu przez czerwony znak w okienku inspekcyjnym.
• Jest to zgodne z kryterium ograniczników przepięć podłączonych do systemów elektroenergetycznych niskiego napięcia – wymagania i metody badań.
Ochrona odgromowa SPD 40kA 1P Szczegóły produktu:
| |
BR150 40 1P |
BR275 40 1P |
BR320 40 1P |
BR385 40 1P |
BR440 40 1P |
| Klasyfikacja SPD zgodnie z EN61643-11 |
Wpisz 2 |
Wpisz 2 |
Wpisz 2 |
Wpisz 2 |
Wpisz 2 |
| Klasyfikacja SPD zgodnie z IEC61643-11 |
Klasa II |
Klasa II |
Klasa II |
Klasa II |
Klasa II |
| Maks.napięcie pracy ciągłej AC Uc |
150V |
275V |
320V |
385V |
440V |
| Znamionowy prąd rozładowania (8/20us) In |
20kA |
20kA |
20kA |
20kA |
20kA |
| Maks.prąd rozładowania (8/20 μs) Imax |
40kA |
40kA |
40kA |
40kA |
40kA |
| Poziom ochrony napięcia Up |
≤0,8kV |
≤1,3kV |
≤1,5kV |
≤1,8kV |
≤2,0 kV |
| Napięciowy poziom ochrony 5kA Up |
≤0,6kV |
≤1kV |
≤1,2kV |
≤1,4kV |
≤1,6kV |
| Maks.zapasowy bezpiecznik |
125A gG |
125A gG |
125A gG |
125A gG |
125A gG |
| Czas odpowiedzi tA |
≤25ns |
≤25ns |
≤25ns |
≤25ns |
≤25ns |
| Zakres temperatur pracy Tu |
-40 ℃-80 ℃ |
-40 ℃-80 ℃ |
-40 ℃-80 ℃ |
-40 ℃-80 ℃ |
-40 ℃-80 ℃ |
| Stan pracy / wskazanie błędu |
zielono czerwony |
zielono czerwony |
zielono czerwony |
zielono czerwony |
zielono czerwony |
| Pole przekroju (Min.) |
4mm2 |
4mm2 |
4mm2 |
4mm2 |
4mm2 |
| Pole przekroju (maks.) |
35mm2 |
35mm2 |
35mm2 |
35mm2 |
35mm2 |
| Do montażu na |
Szyna DIN 35mm |
| Materiał obudowy |
Tworzywo termoplastyczne UL94-V0 |
| Stopień ochrony |
IP20 |
IP20 |
IP20 |
IP20 |
IP20 |
| Kod zamówienia |
B8101 |
B8103 |
B8105 |
B8107 |
B8109 |
| Kod zamówienia (ze zdalną sygnalizacją) |
B8102 |
B8104 |
B8106 |
B8108 |
B8110 |
Wymiar:
Odgromnik SPD 40kA 1P Zastosowanie:
• Ochronniki przeciwprzepięciowe BR-40 1P nadają się do ochrony odgromowej i przeciwprzepięciowej w AC 50/60Hz
• Nadaje się do komunikacji, transmisji telewizyjnej, sali komputerowej, sterowania automatycznego, sterowania mechanicznego i elektrycznego, sprzętu mechanicznego i elektrycznego oraz związanego z nim sprzętu zasilania prądem przemiennym.
• Do ochrony sprzętu niskonapięciowego przed przejściowymi napięciami i przepięciami prądowymi od wyładowań atmosferycznych
• Chroni przed stanami przejściowymi wytwarzanymi przez przełączanie charakterystyk, takich jak przełączanie sieci dystrybucyjnych, transformatorów, silników itp.
Zaleta odgromnika SPD 40kA 1P:
• Niski prąd upływu, szybki czas odpowiedzi, niskie napięcie szczątkowe.
• Konstrukcja modułu, łatwa instalacja
• Nowa technologia, wysokoenergetyczna
• Kolor okna pokazuje stan pracy
• Dopuszczalne są OEM i ODM.
• Możemy wyprodukować zgodnie z wymaganiami klienta.
Nasze Usługi:
• 17 lat wiodącego światowego zawodu w produkcji ograniczników przepięć produktów elektrycznych
• Wszystkie produkty będą dobrze zapakowane przed wysyłką
• Standardowe opakowanie, możesz również podać nam swoje własne wymagania dotyczące opakowań
• Szybsza dostawa
• Indywidualnie testowane przed wysyłką
Instalacja:
• Linia ograniczników przepięć obejmuje pełną gamę kompaktowych ochronników do montażu na szynie DIN
• Gdy okienko sygnalizujące usterkę zmieni kolor z zielonego na czerwony, należy jak najszybciej wymienić wkład
• Po zakończeniu instalacji sprawdź, czy urządzenie zabezpieczające jest podłączone, zamknij wyłącznik automatyczny (bezpiecznik), sprawdź, czy stan pracy jest normalny.
Informacje o firmie:
Świadczymy usługi w zakresie rozwiązań ochrony przeciwprzepięciowej.
Orzecznictwo:
Często zadawane pytania:
P1: Czy jesteś firmą handlową lub producentem?
Odp .: Jesteśmy producentem.
P2: Jak długi jest czas dostawy?
O: Generalnie w ciągu 30 dni.
P3: Czy dostarczasz próbki?Czy to jest darmowe czy dodatkowe?
Odp .: Możemy dostarczyć próbki, ale nie jest to bezpłatne.
P4: Czy możemy odwiedzić Twoją fabrykę?
O: Serdecznie witamy!
